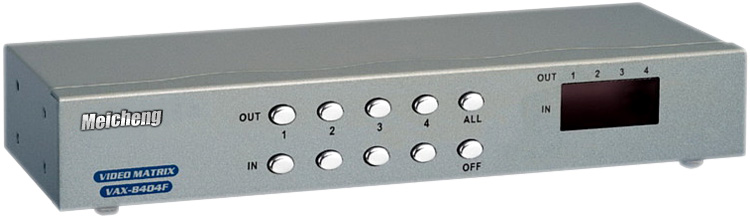

VAX-8404F
(四进四出) VGA视频／音频矩阵切换器 (简易型)：  |
|
 |
 |
可透过VGA视频／音频矩阵切换器VAX-8404F，你可以将四台主机输出的VGA视频／音频同时显示／播放到四台监视器/喇叭(或耳机)上。可透过选择主机讯号来源1～4来控制VGA视频/音频的来源，或是选择关闭输入来源。
VGA视频／音频矩阵切换器适用场合：测试机房、资料中心、谘询台、大众传媒(如：展示台、股市行情、时刻表、教学场所)。 |
| |
|
VAX-8404F
(四进四出) 商品优势： |
|
|
智慧型支持串联功能。 |
|
图象频宽为350MHz。 |
|
支持VGA，SVGA，UXGA，QXGA分辨率。 |
|
支持Multi-Sync视频类型，包括RGBHV，RGsB，RGBS。 |
|
支持同步讯号包含正/负极性的标准逻辑或1伏特电压同步讯号。 |
|
支持DDC，DDC2，DDC2B。 |
|
输出与标准VGA显卡兼容。 |
|
延长视频信号达65米(213英尺)。 |
|
音频频率反应为20Hz~20KHz。 |
|
面板开关可任意选择输出埠1～4之讯号来源，主机1～4或是可个别关闭输入／输出埠或是全部关闭输入／输出埠。 |
| |
|
|
VAX-8404F

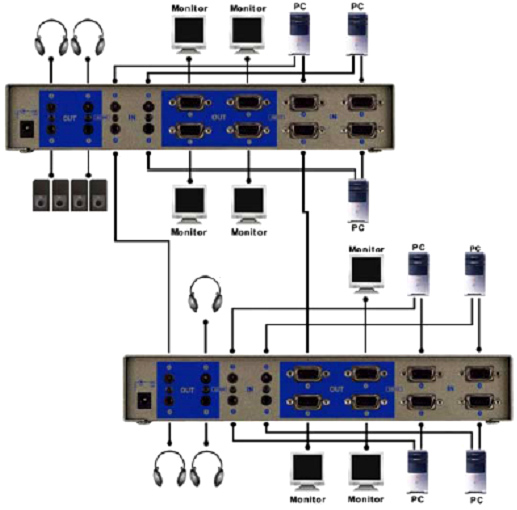

(四进四出) 应用图例： |
|
| |
|
| |
[注意]：虽然允许多级VGA视频／音频矩阵器的串接，但是如果串接级数太多可能会使显示图像不稳定。 |
|
|
|
|
商品规格：
|
|
| 功 能 |
VAX-8202F |
VAX-8204F |
VAX-8404F |
| 视频输入埠 |
2个HD-15母头 |
4个HD-15母头 |
| 视频输出埠 |
2个HD-15母头 |
4个HD-15母头 |
4个HD-15母头 |
| 音频输入埠 |
2个3.5Φ立体声 |
4个3.5Φ立体声 |
| 音频输出埠 |
2个3.5Φ立体声 |
4个3.5Φ立体声 |
4个3.5Φ立体声 |
| 选择按键 |
2 |
4 |
10 |
| 7段LED |
－ |
－ |
4 |
| 连接指示灯 |
A
(绿色) |
2 |
4 |
－ |
| B
(红色) |
2 |
4 |
－ |
| 最大分辨率 |
1920x1440 @ 85 Hz |
| 图象频宽 |
250 MHz
|
350 MHz |
| 线材长度（设备到监视器） |
65米 (213 英尺) Max. |
| 电 源（Min.） |
DC 12V 600mA |
DC 12V 1.25A |
| 外 壳 |
金属壳 |
| 重 量 |
450
g |
680
g |
1065g |
| 尺寸（长x宽x高） |
130x75x42 mm |
200x75x42 mm |
269x108x42
mm |
|
|
|
 |
|

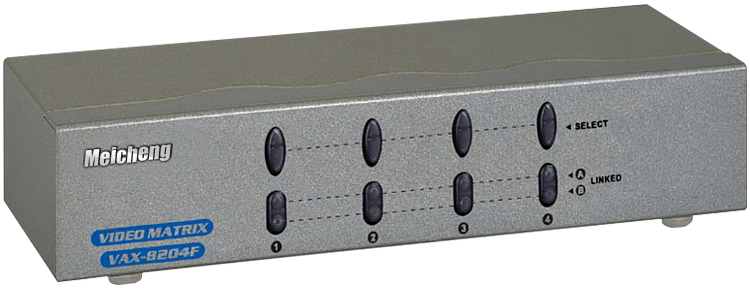

VAX-8204F
(二进四出) 商品优势： |
|
|
智慧型支持串联功能。 |
|
图象频宽为250MHz。 |
|
支持VGA，SVGA，UXGA，QXGA分辨率。 |
|
支持Multi-Sync视频类型，包括RGBHV，RGsB，RGBS。 |
|
支持同步讯号包含正/负极性的标准逻辑或1伏特电压同步讯号。 |
|
支持DDC，DDC2，DDC2B。 |
|
输出与标准VGA显卡兼容。 |
|
延长视频信号达65米(213英尺)。 |
|
音频频率反应为20Hz~20KHz。 |
|
面板开关可任意选择输出埠1～4之讯号来源，主机1～4或是可个别关闭输入／输出埠或是全部关闭输入／输出埠。 |
|
|
|

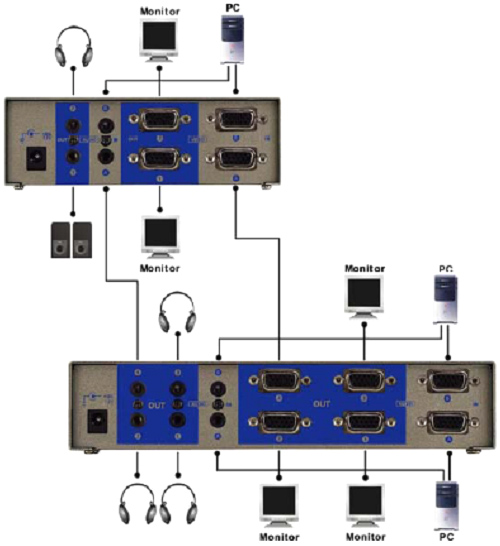

VAX-8202F
和 VAX-8204F 应用图例： |
|
| |
|
| |
[注意]：虽然允许多级VGA视频／音频矩阵器的串接，但是如果串接级数太多可能会使显示图像不稳定。 |
|
| |
|
VAX-8204F
(二进四出) 商品规格： >> Link |
|
|
|
|
|

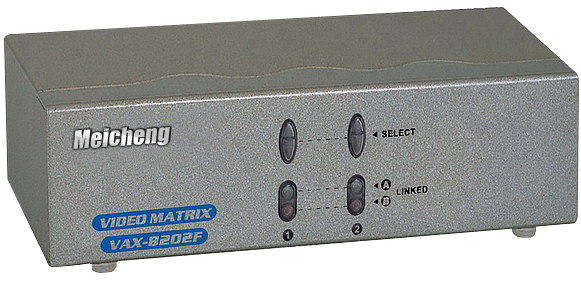

VAX-8202F
(二进二出) 商品优势： |
|
|
智慧型支持串联功能。 |
|
图象频宽为250MHz。 |
|
支持VGA，SVGA，UXGA，QXGA分辨率。 |
|
支持Multi-Sync视频类型，包括RGBHV，RGsB，RGBS。 |
|
支持同步讯号包含正/负极性的标准逻辑或1伏特电压同步讯号。 |
|
支持DDC，DDC2，DDC2B。 |
|
输出与标准VGA显卡兼容。 |
|
延长视频信号达65米(213英尺)。 |
|
音频频率反应为20Hz~20KHz。 |
|
面板开关可任意选择输出埠1～4之讯号来源，主机1～4或是可个别关闭输入／输出埠或是全部关闭输入／输出埠。 |
|
| |
|
VAX-8202F
(二进二出) 应用图例： >> Link |
|
| |
|
VAX-8202F
(二进二出) 商品规格： >> Link |
|
| |
|
|
|
|
|
|
矩阵切换器用于多个音频/视频终端发送多重视频/音频信息。矩阵切换器从计算机、摄影机、DVD机等接收音频/视频信号输入，并将其输出发送至不同终端,如投影机、监控器和多媒体数位信号编解码器。
正确选择适用于特定环境的矩阵切换器需考虑以下几点：
1. 矩阵切换器能够随时向任何输出或多重输出发送任何输入。
2. 根据不同型号矩阵切换器能够发送复合影音频及立体声音频(平衡式/非平衡式)。
3. 矩阵切换器能容纳多种信号类型，然而，输入的某一信号类型能被发送至多种信号类型的输出终端。
换言之，复合视频输入只能发送至复合视频输出终端。 |
|
|
矩阵切换器的使用场合为 公司会议室、司令部、控制中心、教室、饭店、家庭影院以及视频会议室。
以下就饭店使用矩阵切换器进行举例说明。三个音频/视频信息和一个纯音频信息
被输入至复合视频矩阵切换器 (SB-4140) 。全部输入将被发送至与矩阵切换器相连接的4台监视器中的一台或多台以及音频系统中。
饭店顾客可通过两台放映机观看DVD机播放的录影，而通过数位卫星系统的现场直播也被发送电浆电视区。音频系统同时播放音乐。按下按键，便可把不同输入切换至不同输出。
|
|
|
矩阵切换器也叫矩阵,切换器,矩阵切换器,AV矩阵切换器,VGA矩阵切换器,RGB矩阵切换器,AV矩阵界面,VGA矩阵界面,RGB矩阵界面,分配器,界面矩阵,界面产品。
分配器：将单路信号在没有信号损失的情况下分成多路相同的信号，输出给多个显示设备。可分为普通分配器和特殊分配器。如：长距离分配器；多功能分配器（AV、VGA)；工作站专用分配器。
切换器(选择器)：将多路输入信号选择其中一路输出给显示设备。
矩阵切换器：将多种信号源选择两种或两种以上输出给不同的显示设备。
HDMI矩阵式分配切换器, Meicheng CHMX44 HDMI 4x4：
为高效能以矩阵式兼具分配及切换功能的分配切换器，让你同时输入四组不同的 HDMI 讯号来源 (如PS3、DVD、卫星频道)并在四台监视器上做不同交错的切换选择，同时做分配或个别选择图象来源，透过遥控器或面板自由切换，不失真保有
HDMI 高画质的享受。 |
|
|
|
