VAX-8404F
(四進四出) VGA視頻／音頻矩陣切換器 (簡易型)：  |
|
 |
 |
可透過VGA視頻／音頻矩陣切換器VAX-8404F，你可以將四台主機輸出的VGA視頻／音頻同時顯示／播放到四台顯示器/喇叭(或耳機)上。可透過選擇主機訊號來源1∼4來控制VGA視頻/音頻的來源，或是選擇關閉輸入來源。
VGA視頻／音頻矩陣切換器適用場合：測試機房、資料中心、諮詢台、大眾傳媒(如：展示台、股市行情、時刻表、教學場所)。 |
| |
|
VAX-8404F
(四進四出) 商品優勢： |
|
|
智慧型支援串聯功能。 |
|
影像頻寬為350MHz。 |
|
支援VGA，SVGA，UXGA，QXGA解析度。 |
|
支援Multi-Sync視頻類型，包括RGBHV，RGsB，RGBS。 |
|
支援同步訊號包含正/負極性的標準邏輯或1伏特電壓同步訊號。 |
|
支持DDC，DDC2，DDC2B。 |
|
輸出與標準VGA顯卡相容。 |
|
延長視頻信號達65米(213英尺)。 |
|
音頻頻率反應為20Hz~20KHz。 |
|
面板開關可任意選擇輸出埠1∼4之訊號來源，主機1∼4或是可個別關閉輸入／輸出埠或是全部關閉輸入／輸出埠。 |
| |
|
|
VAX-8404F

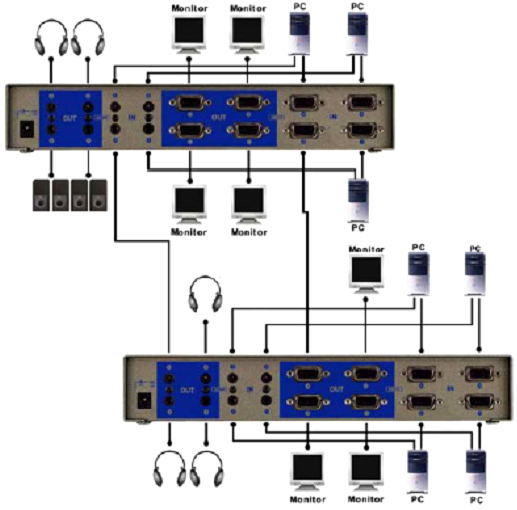

(四進四出) 應用圖例： |
|
| |
|
| |
[注意]：雖然允許多級VGA視頻／音頻矩陣器的串接，但是如果串接級數太多可能會使顯示圖像不穩定。 |
|
|
|
|
商品規格：
|
|
| 功 能 |
VAX-8202F |
VAX-8204F |
VAX-8404F |
| 視頻輸入埠 |
2個HD-15母頭 |
4個HD-15母頭 |
| 視頻輸出埠 |
2個HD-15母頭 |
4個HD-15母頭 |
4個HD-15母頭 |
| 音頻輸入埠 |
2個3.5Φ立體聲 |
4個3.5Φ立體聲 |
| 音頻輸出埠 |
2個3.5Φ立體聲 |
4個3.5Φ立體聲 |
4個3.5Φ立體聲 |
| 選擇按鍵 |
2 |
4 |
10 |
| 7段LED |
－ |
－ |
4 |
| 連接指示燈 |
A
(綠色) |
2 |
4 |
－ |
| B
(紅色) |
2 |
4 |
－ |
| 最大解析度 |
1920x1440 @ 85 Hz |
| 影像頻寬 |
250 MHz
|
350 MHz |
| 線材長度（設備到顯示器） |
65米 (213 英尺) Max. |
| 電 源（Min.） |
DC 12V 600mA |
DC 12V 1.25A |
| 外 殼 |
金屬殼 |
| 重 量 |
450
g |
680
g |
1065g |
| 尺寸（長x寬x高） |
130x75x42 mm |
200x75x42 mm |
269x108x42
mm |
|
|
|
 |
|
VAX-8204F
(二進四出) 商品優勢： |
|
|
智慧型支援串聯功能。 |
|
影像頻寬為250MHz。 |
|
支援VGA，SVGA，UXGA，QXGA解析度。 |
|
支援Multi-Sync視頻類型，包括RGBHV，RGsB，RGBS。 |
|
支援同步訊號包含正/負極性的標準邏輯或1伏特電壓同步訊號。 |
|
支持DDC，DDC2，DDC2B。 |
|
輸出與標準VGA顯卡相容。 |
|
延長視頻信號達65米(213英尺)。 |
|
音頻頻率反應為20Hz~20KHz。 |
|
面板開關可任意選擇輸出埠1∼4之訊號來源，主機1∼4或是可個別關閉輸入／輸出埠或是全部關閉輸入／輸出埠。 |
|
|
|

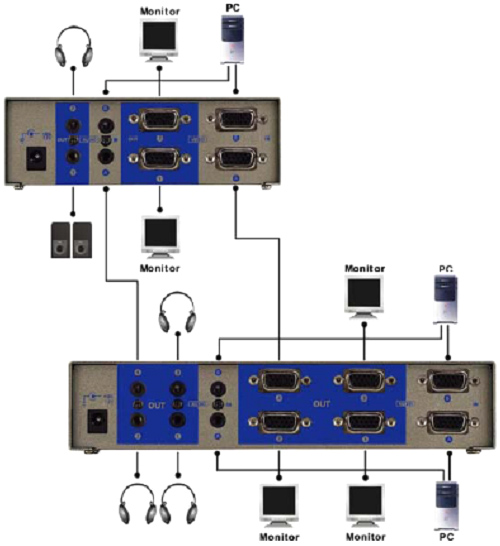

VAX-8202F
和 VAX-8204F 應用圖例： |
|
| |
|
| |
[注意]：雖然允許多級VGA視頻／音頻矩陣器的串接，但是如果串接級數太多可能會使顯示圖像不穩定。 |
|
| |
|
VAX-8204F
(二進四出) 商品規格： >> Link |
|
|
|
|
|

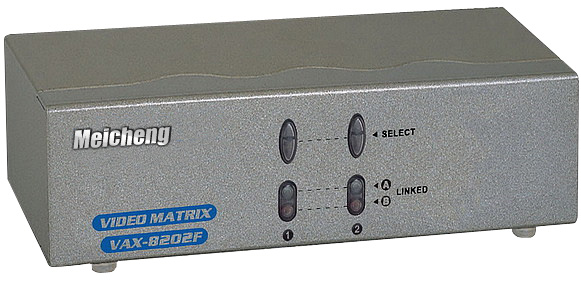

VAX-8202F
(二進二出) 商品優勢： |
|
|
智慧型支援串聯功能。 |
|
影像頻寬為250MHz。 |
|
支援VGA，SVGA，UXGA，QXGA解析度。 |
|
支援Multi-Sync視頻類型，包括RGBHV，RGsB，RGBS。 |
|
支援同步訊號包含正/負極性的標準邏輯或1伏特電壓同步訊號。 |
|
支持DDC，DDC2，DDC2B。 |
|
輸出與標準VGA顯卡相容。 |
|
延長視頻信號達65米(213英尺)。 |
|
音頻頻率反應為20Hz~20KHz。 |
|
面板開關可任意選擇輸出埠1∼4之訊號來源，主機1∼4或是可個別關閉輸入／輸出埠或是全部關閉輸入／輸出埠。 |
|
| |
|
VAX-8202F
(二進二出) 應用圖例： >> Link |
|
| |
|
VAX-8202F
(二進二出) 商品規格： >> Link |
|
| |
|
|
|
|
|
|
矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入，並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。
正確選擇適用於特定環境的矩陣切換器需考慮以下幾點：
1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。
2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。
3. 矩陣切換器能容納多種信號類型，然而，輸入的某一信號類型能被發送至多種信號類型的輸出終端。
換言之，複合視頻輸入只能發送至複合視頻輸出終端。 |
|
|
矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。
以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊
被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的4台顯示器中的一台或多台以及音頻系統中。
飯店顧客可通過兩台放映機觀看DVD機播放的錄影，而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵，便可把不同輸入切換至不同輸出。
|
|
|
矩陣切換器也叫矩陣,切換器,矩陣切換器,AV矩陣切換器,VGA矩陣切換器,RGB矩陣切換器,AV矩陣介面,VGA矩陣介面,RGB矩陣介面,分配器,介面矩陣,介面產品。
分配器：將單路信號在沒有信號損失的情況下分成多路相同的信號，輸出給多個顯示設備。可分為普通分配器和特殊分配器。如：長距離分配器；多功能分配器（AV、VGA)；工作站專用分配器。
切換器(選擇器)：將多路輸入信號選擇其中一路輸出給顯示設備。
矩陣切換器：將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。
HDMI矩陣式分配切換器, Meicheng CHMX44 HDMI 4x4：
為高效能以矩陣式兼具分配及切換功能的分配切換器，讓你同時輸入四組不同的 HDMI 訊號來源 (如PS3、DVD、衛星頻道)並在四台顯示器上做不同交錯的切換選擇，同時做分配或個別選擇影像來源，透過遙控器或面板自由切換，不失真保有
HDMI 高畫質的享受。 |
|
|
|
