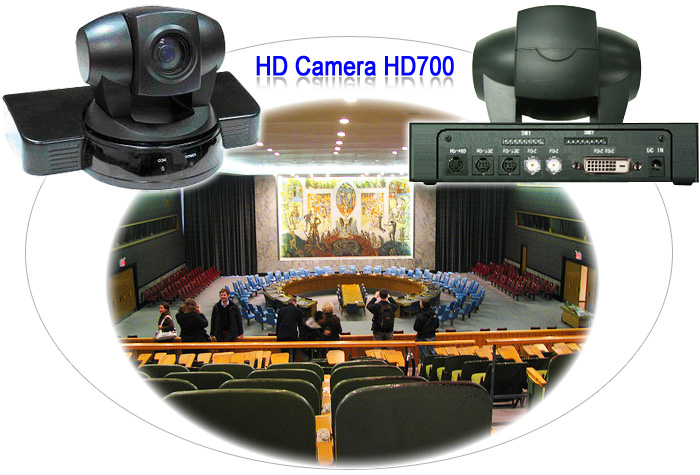

HD-700
系列高画质视讯会议摄影机：
 |
|
|
HD-700 HD/ SD高解析视讯会议摄影机，符合国际 FCC, CE , RoHS 认证。
HD-700采用高分辨率图象装置1／2.7英吋，207万画素的高质量HD CMOS感应器，1920x1080高分辨率图象，全高清(FULL
HD)的多格式视频输出。
HD-700 18倍光学变焦，4倍数位变焦，快速准确而稳定的自动聚焦镜头，宽范围、高速度，低噪音的平移／俯仰操作。
HD-700可对128个位置进行默认点设置，采用步进马达驱动，操作起来非常安静平稳，能快速地移动到至 指定位置，并进行大范围的拍摄。包括水平、俯仰、电动镜头、聚焦位置、曝光模式及白平衡进行默认，即使在摄影机断电时，默认资料也可以保存下来。
HD-700提供1080格式的全高清(FULL HD)视频，针对各种不同的应用需求，它还可提供的多种格式的高清( HD)信号输出，包括1080i/60、720p/30、720p/60、1080p/30。
HD-700使用RS-485/232（VISCA协议）界面，可对摄影机的所有设置以及平移／俯仰／缩放操作进行远程高速通讯控制。
HD-700丰富的多媒体界面，包括HD-SDI、DVI-I、CBVS标清等视频信号界面。
HD-700配备有操作简便的遥控器，可进行基本设置，以及对水平、俯仰、电动镜头控制。
HD-700 HD/ SD一体型全功能高画质摄影机HD-700，可搭配MEICHENG数位会议系统，自动摄影追踪控制主机
(HS-VD70)与会议控制主机 (HS-9100)、主席单元(HS-9700c)、列席单元 (HS-9700d)及控制软件结合使用。摄影控制主机的默认状态下完成设置后，进行资料下载，即可在后续会议进行中实现发言者图象跟踪连动控制的功能。
|
|
|
|
| |
HD-700 HD/ SD一体型全功能高画质摄影机，采用SONY高分辨率图象装置1／2.7英吋，207万画素的高质量HD
CMOS感应器，1920x1080高分辨率图象，全高清(FULL HD)的多格式视频输出。 |
| |
HD-700 18倍光学变焦，4倍数位变焦，快速准确而稳定的自动聚焦镜头，宽范围、高速度，低噪音的平移／俯仰操作。
|
| |
HD-700可对128个位置进行默认点设置，采用步进马达驱动，操作起来非常安静平稳，能快速地移动到至指定位置，并进行大范围的拍摄。 |
| |
HD-700 提供1080格式的全高清(FULL HD)视频，针对各种不同的应用需求，它还可提供的多种格式的高清(
HD)信号输出。 |
| |
HD-700使用RS-485/232（VISCA协议）界面，可对摄影机的所有设置以及平移／俯仰／缩放操作进行远程高速通讯控制。 |
| |
HD-700丰富的多媒体界面，包括YPbPr、HD-SDI、HDMI等视频信号。 |
| |
HD-700配备有操作简便的遥控器，可进行基本设置，以及对水平、俯仰、电动镜头控制。 |
| |
符合国际 FCC, CE , RoHS 认证。 |
| |
|
|
|
| 图象规格 |
NTSC / PAL / 1080p @30格式 |
快门速度 |
1/2 ~ 1/10,000 秒 |
| 镜头 |
1/2.7" CCD |
图象效果 |
Neg. Art,Black & White |
| 有效画素 |
207万画素 |
噪音比 |
More than ≧ 50dB |
| 镜头倍数变焦 |
18倍光学，4倍数位变焦镜头 |
电源供应 |
DC 12 V, 2A |
| 最低照度 |
12 Lux (50 IRE，F1.6) |
操作环境温度 |
0 〜 50 ° C |
| 镜头视角 |
8度 (tele) 最大水平 55.2度(wide)
at HD signal output |
机器耐温 |
-10 to 70° C |
| 图象分辨率 |
 HD︰1080i/59.94，1080i/50，720p/59.94，720p/50，1080p30，1080p25，720p/30，720p/25
【后4种在
HD TV上不能显示】
SD︰NTSC、PAL |
|
图象对焦 |
Auto/Manual/Priority AE，Exposure compensation，Back-light compensation |
|
白平衡模式 |
Auto/Manual |
|
水平旋转 |
±150度 连续运转，手动控制速度：0.1度/秒〜200度/秒 |
|
上下移动 |
- 30度〜90度手动控制速度：0.1 度/秒 〜 150 度/秒 |
|
图象输出 |
HD：HD-SDI
高清界面、DVI-I 高清界面 ( is selectable from Y/Pb/Pr, HDMI, DVI-D, VGA,
RGBHV)
SD：CBVS
标清界面 |
|
控制方式 |
红外线遥控、RS-232/485
串列控制，PELCO-D、PELCO-P 控制协定、VISCA 协议
通信传输串列传输速率为：1200、2400、4800、9600
bps |
|
外观尺寸 / 重量 |
约260(D) x 160(W) x 140(H) mm / 2 KG |
|
|
| UV1000-KBD
全功能3D控制键盘： |
| UV1000-KBD是一款全功能的3D控制键盘，可控制全功能摄影机(或云台)做各种转动、变焦、光圈、聚焦及摄影机参数设置，采用3D控制摇杆操作灵巧方便。 |
 |
|
|
| UV1000-KBD
产 品 特 性： |
．可控制全功能摄影机(或云台)转动、变焦、光圈、聚焦及摄影机参数设置。
．可控制全功能摄影机(或云台)多个预置点巡航、花样扫描操作、绝对位置操作、变倍操作、辅助位操作、等常用功能。
．金属壳体，计算机键盘按键设计。
．支持PELCO-D、PELCO-P、VISCA控制协议。
．LCD显示、支持中英文功能表、具按键音提示。
．实时显示解码器和矩阵的工作状态。
．通讯界面均有短路过流保护自动恢复设计。
．通信速率：1200/2400/4800/9600BIT/S协议。
．最长通信距离：1200M（0.5MM双绞线）。
．采用3D控制摇杆，3轴(Pan/Tilt/Zoom)对全功能摄影机(或云台)变速调整控制。
．2D键控，可精确到每一阶速度
／常用特殊功能按键选择定义。
．采用RS-485、RS-422、RS-232多种界面控制信号，最多可接256台全功能摄影机。 |
| |
|
|
| UV1000-KBD
产 品 规 格： |
 |
| ．按键：常开触点型。 |
．湿度: 10~90%。 |
| ．摇杆：3D控制摇杆，自动归零。 |
．尺寸：(长)34×(宽)18×(高)5cm。 |
| ．显示：12864液晶显示。 |
．重量：1.5kg。 |
| ．温度：-7°~ 49°C。 |
．输入电压：12VDC ／ 额定功率：5W。 |
| ．直接控制PELCO-P/PELCO-D/VISCA全面兼容控制协定。 |
| ．串列传输速率：1200、2400、4800、9600协议。 |
| ．参数：8个字节，1个停止位元，NO奇偶性。 |
| ．控制界面：RJ-45、RS-422、RS-485、RS-232
9-pin D-sub接线埠。 |
|
|
| |
| UV1000-KBD
背 面 接 线 图： |
|
|
| UV900-KBD-AE
键盘： |
| ．可全功能控制摄影机，转动、变焦、光圈、聚焦及参数设置。
．RS-485控制信号，最多可接255个全功能一体型摄影机、最多可
并联128个设备，可以连接15台副控键盘。
．支持控制代码学习功能，可自行更改控制代码指令RS-485半双工、
RS-422全双工、RS-232、VISCA全面兼容控制协定。
．通信距离：1200M(0.5MM双绞线）通讯埠防雷、抗干扰设计。
．电源：12VDC 5W，环境温度：0〜+40℃。
|
 |
|
．具LCD显示幕、三维摇杆，通过RS-485将键盘与PC相连,即可更新程序。通信速率：2400/4800/9600/19200 bps。
．外观尺寸420(L)×260(W)×170(H)mm。 |
|
|
|
|
