VE-128 双向型4K HDMI数位影音讯号延长器：
|
|
| |
 |
 |
▲ VE-128 正面图 |
▲ VE-128 背面圖 |
|
|
|
| |
|
| |
 |
| |
▲ 支援 HDMI 4K x 2K |
| |
|
| |
仅需透过一条Cat.5e或Cat.6的网路线，即可将HDMI影音讯号做延长至100米长。[可传输HDMI 1080P或HDMI 4K@30Hz、IR双向讯号] 可100米远距离传输、亦可串联多台接收器(Rx)传输。此产品不仅低功耗、工作温度低、安全性高，且将传送(Tx)、接收(Rx)功能融为一体，可随需求来切换选择，并可支援HDMI音讯分离。採用全新一代採用HD BaseT延长技术，将4Kx2K超高解析度(Ultra High Definition)影音，透过CTX UTP缆线作连接，使HDMI可延长至100公尺外的HDMI显示器端。HDMI影音延伸器是为了确保讯号长距离无衰减的传输而设计，不但打破了HDMI线材传输的距离与环境的限制，让工程与家庭等佈线更加稳定及高效率，大大节省了客户的使用成本。此产品多应用在HDTV商场展示区、高画质电视、HDMI机上盒、DVD蓝光播放等投影显示设备工程。资料监控中心、大型会议展示中心、学校及公司电脑简报运用。 |
| |
|
| |
|
| |
|
| |
| ． |
此款HDMI影音延伸器将Tx、Rx融为一体，仅须使用SWITCH键，就可切换Tx、Rx连接方式。 |
| ． |
具有HDMI Bypass输出[LOOP OUT]，可就近连接显示设备。 |
| ． |
支援HDMI音讯分离[3.5mm类比音讯输出*1、光纤输出[数位音讯输出]*1]。 |
| ． |
支援串联最多8台接收器(Rx)一起使用。 |
| ． |
相容 HDMI 1.4 (1080P、4K2K)，相容 HDCP 1.4。 |
| ． |
音效支援DTS Digital、Dolby Digital、DTS-HD和Dolby TrueHD。 |
| ． |
支援红外线双向延长传输，让操作更便捷。 |
| ． |
支援HDTV 解析度：1080P、4Kx2K。 |
| ． |
无驱动纯硬体传输技术，免安装任何软体。 |
| ． |
金属外壳，散热性更佳，抗磨损更耐用。 |
| ． |
支援网路线供电，仅需发射端或接收端其中一端提供DC电源。 |
|
| |
 |
| |
|
| |
|
| |
| 功能 |
传输讯号 |
HDMI 讯号(IN、Out) + RJ-45讯号 (IN、Out) |
传输通道 |
各1路 (发射 / 接收同体，仅需一键即可切换) |
网路线材质 |
低电阻、低损耗无氧铜线芯(CAT-5e、CAT-6) |
传输距离 |
单条网路线100公尺(1080p@60Hz、4Kx2K 30Hz) |
电源供电器（电压） |
DC 12V 1A(工作电压：DC 12V~24V) |
支援红外线传输 |
3.5mm插座，红外线遥控同步回传功能；支援20~60 KHz载波频率 |
| HDMI性能及介面 |
支援HDMI / HDCP版本 |
HDMI1.4 / HDCP1.4 |
| HDMI解析度 |
3840x2160 @30Hz |
| 最大传输速率 |
9.95 Gbps |
| 操作环境 |
工作温度 |
-5~70℃ |
| 工作湿度 |
5~90%(无凝结) |
| 机体属性 |
材料 / 颜色 |
金属 / 黑色 |
| 尺寸 / 重量 |
112 x 79 x 28 mm / 约270 g |
|
| |
|
| |
|
| |
|
| |
|
| |
▲ VE-128 一对一连接图 |
| |
|
| |
|
| |
|
| |

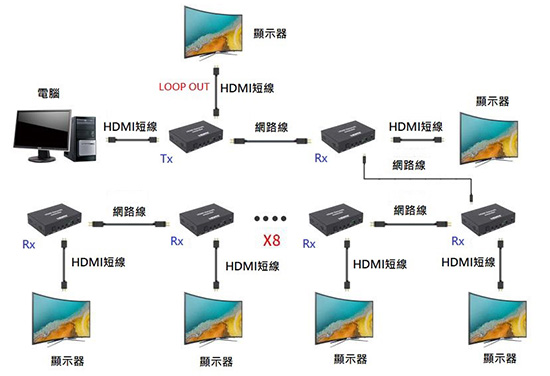

▲ VE-128 串联使用连接图 |
| |
|
| |
|
| |
|
HDMI数位影音讯号延长器-学校多媒体教学及公司简报应用： |
|
| |
|
| |
|
