HD-400 SkyShare 无线共享系统

☆您的位置 » 产品目录 » K.数位影音讯号处理系列：

　HD-400 SkyShare是一款适用于多媒体会议室的无线共享系统，设备最大支持4画面格式，可4台计算机同时在屏幕上显示，HD-400只需将USB Skyshare发射器插入计算机主机端的USB埠，等待数秒拍一拍即可达成无线画面传输功能（首次使用需将USB Skyshare发射器插入接收主机配对），接收主机端支持两个USB接入、支持音频解嵌功能、支持HDMI输出格式，USB Skyshare发射器插支持免配置、免安装，随插即用。
SkyShare无线共享系统支持Windows XP/7/8/10、Apple等系统，支持PC、Apple/Android平板计算机、Apple/Android手机达成无线画面传输，支持双Wi-Fi模式，智慧型手机可一边无线画面传输一边泡网。具会议主持人模式，可在屏幕上指定任一计算机上屏幕、另具欢迎模式，可依据需要设置不同的欢迎页面及欢迎辞汇。

　具有影像旋转功能，是高性能的智慧型手机同屏旋转器，内部採用高速影像处理晶片，其主要功能是将智慧型手机影像内容，即时同步显示传送到高解析显示器。支援智慧型手机横屏、竖屏相互切换，亦可输入多重讯号，可对各种格式的讯号进行格式转换，倍频处理成1280x720@60 Hz或1920x1080@60 Hz的HDMI讯号输出，并对所有来源讯号的画面都可设定90、180、270度旋转。

产品特点：

．	USB无线画面传输，免安装、零配置、无学习成本，真正随插即用。
．	支援Win7/8/10、Apple Mac os。
．	滑鼠/触摸操作回传，方便进行PPT翻页。
．	具主持人模式，灵活选择画面传输端并操作及欢迎模式。
．	最大支援4画面同时显示，可多人共同简报、多简报画面自由切换的方便性，显示方式可採四画面、画外画分割对比。
．	双Wi-Fi 设计，可让智慧型手机一边无线画面传输一边上网。
．	支援解析度 720P ~ 1080p。
．	解决投影机讯号介面与笔记型电脑介面不相容问题及投影机讯号线因时常插拔接触不良，减短投影机使用寿命的问题。
．	可经由无线投影或公司网路线投影，不再受地点限制、简报者在自己座位就可作投影简报[无线传输距离以无障碍直线距离可达约30公尺]。
．	拍一拍，抢佔式全萤幕显示。
．	解决会议需事前将会议档桉先行複製到连接投影机的电脑上的烦人问题。
．	可解决平板电脑或手机无法投影共用问题[平板电脑或手机可从接收主机端下载APP]。
．	无线投影移动式简报更活泼生动、演讲教学更精采。
．	另有一画面：接收主机1组+USB Skyshare发射器1组(型号：HD-100)及二画面：接收主机1组+USB Skyshare发射器2组(型号：HD-200)可选。
．	适用于中小型会议机及培训机构多媒体教室无线协作投影应用，增加企业形象及教学品质、演进到无线新时代。

分组讨论型智慧教室方案：

分组讨论型智慧教室由两大部分组成：
教师端：
教师授课大萤幕，教师配有笔记型电脑或者平板电脑。
讨论端：
大多分成4～6组学生讨论组，每组配一个大萤幕；每组学生约4～6个学生，每个学生人手一台笔记型电脑或者平板电脑。

本方桉需要解决，每组学生的笔记型电脑或者平板电脑，以及老师的笔记型电脑或者平板电脑，和教师授课大萤幕、学生讨论副屏之间的互动需求。

我们将场景分为三种情况：

教师授课模式

在这种模式下，所有讨论端的大萤幕（副屏）都显示和教师授课大萤幕是一样的内容，教师的笔记型电脑或者平板电脑透过无线方式投屏至授课大萤幕上。分组中的学生无须远距离观看老师的授课大萤幕，只需观看各自分组的大萤幕（副屏）即可。

分组讨论模式

在这种模式下，各分组的学生各自将自己的笔记型电脑或者平板电脑投屏至自己所在组的大萤幕（副屏）上，进行组内的展示和讨论。各组组内的投屏仅限于本组，组内的投屏可以是单屏模式也可以是四分割模式显示，便于进行相互比较及讨论。

集中展示模式

在这种模式下，教室可以将某组，例如A组的讨论投屏内容，拉到教师授课大萤幕上显示，同时将教师授课大萤幕的内容分发给各个讨论组的大萤幕（副屏）。各组的学生仅需要观看自己的大萤幕（副屏）即可观看A组的讨论投屏内容。从而达成将某组讨论内容进行全体展示的目的。

方桉图例

教师端

教师端由一台86吋触控一体机和一台无线共享系统HD-100 SkyShare组成。将HD-100 SkyShare主机的HDMI埠输出至触控一体机，一体机的touch USB埠接回HD-100 SkyShare主机上。此时，一体机会显示HD-100 SkyShare的内容，当您在一体机的面板上进行触控操作，触控讯号会回传到HD-100 SkyShare主机，以及回传到在进行传屏到HD-100 SkyShare的笔记型电脑上。
教师透过USB传屏器将笔记型电脑的内容投屏至教师授课大萤幕（触摸一体机）上，或者透过连接HD-100 SkyShare主机上的热点，将平板电脑投屏至授课大萤幕上进行授课。

学生端

每组学生讨论组都是一样的配置。每组学生端由一个65吋触控一体机或者电视显示器，配合一台无线共享系统HD-400 SkyShare组成。HD-400 SkyShare主机的HDMI埠输出给显示器上显示。该组的学生使用USB传屏器将各自的笔记型电脑投屏至自己组内的大萤幕（副屏）上或者透过连接HD-400 SkyShare 主机上的热点将平板电脑内容投屏至自己组内的大萤幕（副屏）上进行讨论。

网路连接

教师端授课大萤幕的HD-100 SkyShar主机与各个讨论组的大萤幕（副屏）上的HD-400 SkyShare主机之间，透过交换器和路由器组成一个同网段的区域网路，该小型区网透过路由器的WLAN埠外接其他网路。

设备清单
网路设备	8埠交换机x1	Gigabit路由器x1
教师端x1	86吋触控一体机x1
	无线共享系统HD-100 SkyShare x1
	无线共享系统USB无线传屏器 x 1
学生端x6	65吋触控一体机或者电视显示器x 6
	无线共享系统HD-400 SkyShare
	无线共享系统USB无线传屏器 x 6 x 6 = 36

商品规格：

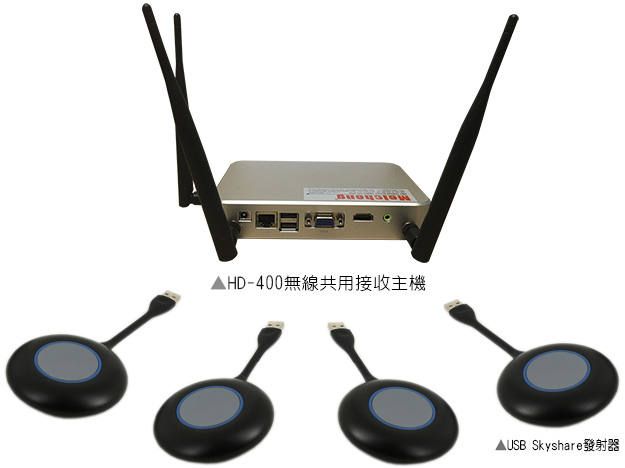

▲ HD-400 无线共用接收主机 , ▲ USB Skyshare 发射器
