VE-30RFM
HDMI to RF同轴矩阵延长分配器 (*已停产) |
|
| |
|
| |
▲VE-30RFM
RX 接收器 (正 /背面) |
|
|
| |
|
| |
▲VE-30RFM TX 发射器 (正
/背面)
|
|
|
| VE-30RFM HDMI to RF同轴矩阵延长分配器为 HDMI 传送器和接收器组合，导入全新Full
HD影音同轴传送系统概念，将HDMI数位影音讯号利用64QAM载波调变的技术转成RF射频讯号，透过同轴电缆线来传输，可支持Full
HD 1080P、Deep Color色彩深度和PCM立体声音效格式，不会造成讯号延迟或画质损失等问题，最长距离可传输300~700公尺远。同时，有线数位电视讯号的抗干扰性强，可额外透过配搭有线电视分配器，轻易地建构成一对多或多对多的影音矩阵，使可调之频道多达100组节目。让您的居家／办公之影音设备经由同轴传送，串连整栋房子的娱乐系统（如：HDMI监视器及扩大机），让高画质的影音享受不再受到空间限制。
此产品是业界中一款极具优势的高画质影音传输产品，VE-30RFM将彻底解决HDMI数位影音讯号在较长距离的传输时，所发生的图象马赛克、颜色失真、无法传输等问题，可广泛应用于大楼电视墙显示商场广告、工业自动化控制数位看板、医疗设备、安全防护监控、多媒体教学等显示系统等领域工程。为因应HDMI数位影音讯号长距离传输的需求而专业设计的同轴传输系统，提供了更具弹性的安装与操作之选择。
|
|
| |
 产品特点： |
| ． |
纯外接式硬件、工业级电路设计、免安装任何软件或驱动程序，满足您不同场合的工程需求。 |
| ． |
在传送器与接收器间，只须利用单条75Ω同轴电缆线或更高等级的同轴电缆线传输，即可将HDMI数位影音讯号做延长。 |
| ． |
传送器及接收器皆具有状态LED指示灯【前面板电源蓝灯、后面板的LINK指示灯】、另亦会在显示端设备的画面上显示OSD提示说明字样，让显示系统连接状态的表现能更臻完美。 |
| ． |
图象讯号自动调整功能--针对距离远近可自动调整视讯讯号强度，无须手动调整，但若同轴电缆线长度少于100米，请增加20dB的衰减器对讯号进行衰减。 |
| ． |
支持HDMI与DVI传输界面。 |
| ． |
支持HDCP高频宽数位内容保护技术。 |
| ． |
最高支持 36位元 Deep Color图象色彩格式。 |
| ． |
支持VGA(640×480) ~ WUXGA(1920×1200)等计算机分辨率。 |
| ． |
支持480i ~ 1080p等电视分辨率。 |
| ． |
HDMI输入／输出距离最远支持5公尺。 |
| ． |
传输距离最远可支持300 ~ 700公尺。【依所选频道在传输距离上会有所差异】 |
| ． |
可树枝状、链状连接，透过有线电视分配器或现有数位电视同轴讯号线，透过机器面板频道显示窗口及按键进行调频操作，即可同时连接传送器最高支持100组、接收器最高支持237组来使用，让使用者更轻易操作，让矩阵及延长的连结变得超乎想像的简单。 |
| ． |
适用各式LCD液晶屏幕／LCD电视／电浆电视／投影机等设备，适合不同场合使用。 |
|
|
|
|
|

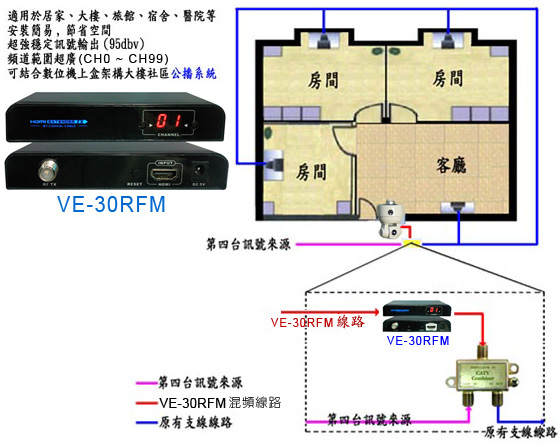

| 商品连接示意图： |
|
|
| |
| 商品规格： |
| |
|
功能 |
传输讯号 / 传输通道 |
HDMI讯号 / 1路 |
|
传输距离 |
300 ~ 700米【以RG6同轴电缆线为例】 |
|
电源供电器（电压 / 消耗功率） |
传送器：DC 5V 1A/ 3.5W、接收器：DC 5V 1A/ 3W |
|
HDMI性能 |
支持HDMI / HDCP版本 |
HDMI1.3 / HDCP1.2 |
|
HDMI分辨率 |
480i@60Hz、480p@60Hz、576i@50Hz、576p@50Hz、720p@50
/ 60Hz、1080i@50
/ 60Hz、1080p@50
/ 60Hz |
|
图象编码 |
H.264 |
|
音讯编码 |
MPEG2 |
|
输入输出TMDS / DDC讯号 |
0.5～1.5 Vp-p(TMDS)/ 5 Vp-p(TTL) |
|
输入 / 输出线缆长度 |
≤ 5 公尺(AWG26 HDMI 1.3电缆标准) |
|
射频界面 |
射频界面 |
75Ω F型接头 |
|
同轴电缆线 |
RG6、RG7、RG11等 |
|
频率范围 /有效位元率 /延迟时间 |
100~1000 MHz / 31.6M bits(Max) / 500ms |
|
插入损耗 / TX射频输出功率 |
<2 dBm /
+0dBm |
|
操作环境 |
工作温度/保存温度/相对湿度 |
0~50℃ /
-10~70℃ /
0~90%(无凝结) |
|
机体属性 |
尺寸(长×宽×高) / 重量 |
13*6.8*2.4 cm / 传送器：168 g，接收器：168 g |
|
材料 / 颜色 |
铝质材料+ABS+亮色面板 / 黑色 |
|
| |
|
| 系统示意图： |
|
▲VE-30RFM
HDMI To Coaxial Cable 连接案例示意图 |
|
| |
VE-30RFM HDMI to RF 同轴矩阵延长分配器

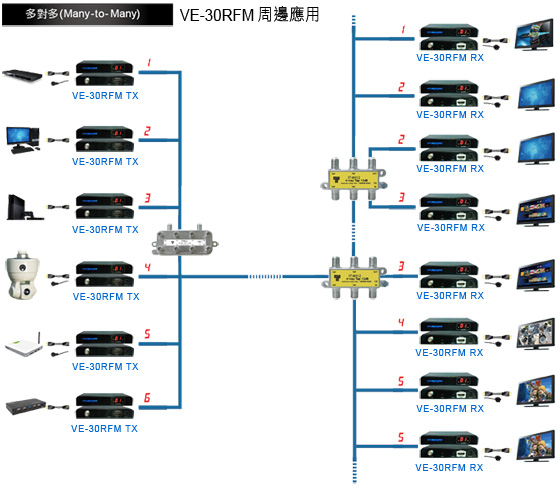

可树枝状、链状连接，透过有线电视分配器或现有数位电视同轴讯号线，透过机器面板频道显示窗口及按键进行调频操作，即可同时连接传送器最高支持100组、接收器最高支持237组来使用，让使用者更轻易操作，让矩阵及延长的连结变得超乎想像的简单。 |
| |
|
▲VE-30RFM
How to Convert Coaxial Cable to HDMI 连接案例示意图 |
|
|
|
|
▲VE-30RFM
Coaxial To Hdmi Cable 连接案例示意图 |
|
|
|
|
▲VE-30RFM
HDMI TO COAXIAL CABLE CONVERTER 连接案例示意图 |
|
|
|
|
▲VE-30RFM

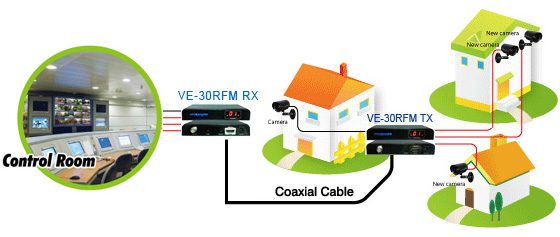

HDMI Extender by Coaxial Cable up to 100-700 meters 连接案例示意图 |
|
|
《附表一》：同轴电缆衰减表：以100M的同轴电缆为例，
也可以透过此网站来查询：http://www.net-comber.com/cable-loss.html |
| |
|
|
| 《附表二》：频道参数对应频率表： |
| |
|
|
|
| |
|
