| MX-1004VW是一款高性能电视墙拼接处理器：具画面分割、无缝切换输出及混合输入4x4矩阵切换器，具4组混合讯号输入
[支持数位和类比图象讯号]，同时4组输出具无缝切换功能，无缝切换输出模式分别有：快速切换、淡入淡出、拉幕等16种特效。
该混合矩阵切换器采用先进数位处理技术，具图象Scaler(图象处理与转换)后传送到监视器或是电视机的功能，实现并达到了多种格式讯号统一输出、无缝切换的完美视觉效果。同时红外线遥控矩阵功能、类比图象讯号输入兼具音讯嵌入功能。控制方式多样灵活，可透过前面板按钮控制、IR控制、RS-232控制、TCP/IP控制。
|
| |
|
产品特性： |
| ． |
输入支持：HDMI、VGA、CVBS输入三种界面，共12埠来源讯号可选4组输入。 |
| ． |
具16种无缝切换输出效果。 |
| ． |
具智慧的EDID管理。（共三种：1080i 2CH / 1080P 2CH / DVI 1920
x 1080P） |
| ． |
VGA输入：支持自动调整画面。 |
| ． |
具备RS-232、红外线遥控、前面板按键和TCP/IP控制。 |
| ． |
具备断电记忆功能。 |
| ． |
HDMI输入输出传输距离：HDMI线材最长可支持15公尺。（1080P@60Hz,8bit色深） |
|
|
|
| |
|

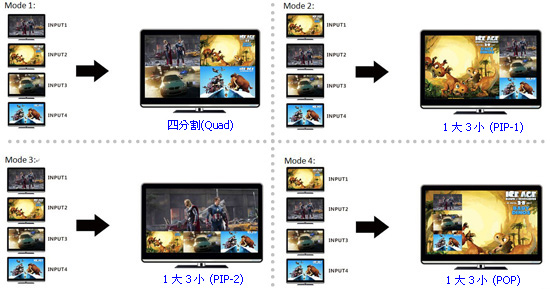

MX-1004VW 单屏幕四画面集成排列模式： |
|
|
| |
|
| |
|
|

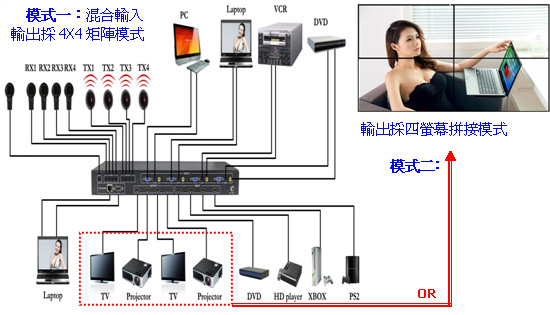

MX-1004VW 商品周边应用： |
| |
|
|
| |
|
商品规格： |
| 支持HDMI / HDCP版本 |
输入输出支持HDMI1.3和输入兼容DVI 1.0、
输出加密支持HDCP1.3 |
| 支持输入分辨率 |
| HDMI： |
480i to 1080p 60Hz |
| VGA ： |
1920x1080P@60Hz、1360x768P@60Hz、1280x1024P@60Hz、1024x768P@60Hz、1280x720P@60Hz、1280x768P@60Hz、800x600@60Hz、640x480P@60Hz |
| CVBS： |
Supports PAL、NTSC3.58、NTSC4.43、SECAM、PAL/M、
PAL/N standard TV formats |
|
| 支持输出最大分辨率及色深 |
1920x1080P@60Hz，8bit色深 |
| 最大传输速率 |
最高支持1.65 Gbps |
| HDMI色彩空间 |
支持RGB、YCbCr、 YCbCr（4:2:2）、YCbCr（4:4:4） |
| 音讯格式 |
输入输出支持PCM、2.0 CH（不支持DTS、Dolby音效） |
| 控制界面 |
RS-232、TCP/TP、前面板按键、遥控器 |
| Video Input |
| 4 x HDMI Type A 19-pin, female |
| 4 x VGA DB-15 15-pin, female |
| 4 x Composite RCA, female |
|
| Audio Input |
4 x 3.5mm mini-phone jack(stereo), female |
| Video Output |
4 x HDMI Type A 19-pin, female |
| IR |
1 x ext.、4 x Input、4 x Output 3.5mm mini-phone
jack, female |
| RS-232 |
1 x DB-9, female |
| IP Control(LAN) |
1 x RJ-45 |
| Power Supply |
DC 12 V 2.5 Ah (US/EU standards、CE/FCC/UL certified) |
| ESD 保护 [人体放电模式标准] |
± 8kV (气隙放电)、± 4kV (接触放电) |
| 消耗功率 |
13.5 W(Max)／1.2W(Standby) |
| 工作温度／保存温度／相对湿度 |
0° C ~ 40° C ／-20° C ~ 60° C／20
~ 90 % RH (无凝结) |
| 尺寸(长x宽x高)／重量 |
440 mm x200 mm x 44.5 mm／2.38 kgs |
外壳颜色
|
黑色 |
|
| |
*
本文所载信息Meicheng 得随时更改且不另行通知，所有交机规格，请以实机为准 * |
|
|
