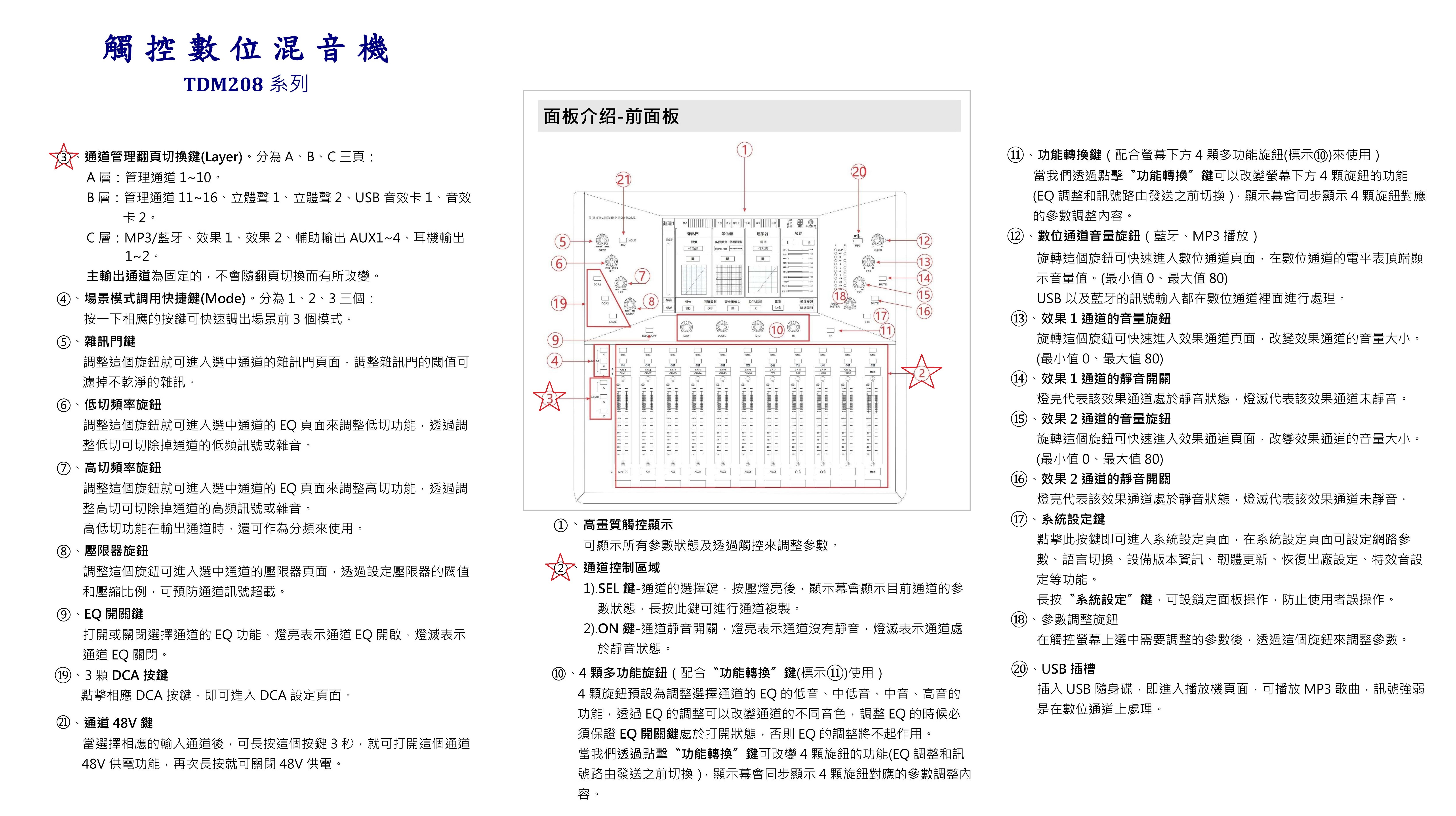

▲ 前 面 板 及 后 面 板 |
本系列产品是款新颖独特的多功能(具MIC/LINE输入优先、手机直播等)数位混音机，具有紧緻、轻巧、可上机柜、功能齐全—具数位化触控萤幕设计可与实际推杆、旋钮合併进行设定，让操作能更加人性化且直观简便、反应速度灵敏，具中、英文操作介面等众多优点。
本系列产品除了TDM208外，尚有TDM168供选择：12轨MIC/Line输入+2轨RCA立体线性输入、
9轨电动推杆(行程100mm)、7吋触控萤幕[解析度：1024 x 600、电容式]。 |
| |
适用场景：小型演出、直播娱乐、视讯会议、多功能厅、学校、教堂、文化礼堂、婚礼、音乐会、家庭、乐队等场合。 |
|
|
|
|
| |
 |
| |
|
| ． |
採用Linux作业系统开发，运作更安全更稳定。 |
| ． |
面板上设有11轨电动推杆(行程100mm)及3个通道管理翻页切换键，可即时记忆储存，此外，另有12个发光音量旋钮，配合触控萤幕可快速调整各种参数。 |
| ． |
面板上具10.1英吋触控式萤幕，操作设定更直观[解析度：1280x800、电容式]。 |
| ． |
支援面板锁定功能，以防误动作。 |
| ． |
具20组类比讯号输入（包含：16轨类比XLR/TRS combo MIC/Line输入+2轨类比RCA立体线性输入）。 |
| ． |
具3组数位讯号输入（包含：2组USB音效卡输入、1组MP3/蓝牙输入）。 |
| ． |
输入端支援+48V幻象电源供应（MIC通道均可独立打开关闭）。 |
| ． |
输入端内建有：杂讯门、压限器、高低通滤通器、4段参数EQ、延时、相位、左/右声像平衡等调整设定。 |
| ． |
MIC/Line输入支援独立的迴授抑制功能，有效抑制啸叫声。 |
| ． |
MIC/Line输入具备麦克风优先功能之设定。 |
| ． |
具8组类比讯号输出（2组L/R立体声主输出、4组AUX单声道辅助输出、2组立体声耳机输出） |
| ． |
具3组数位讯号输出（包含：1组MP3录音输出、2组USB音效卡录音输出）。 |
| ． |
输出端内建有：15段参数EQ、压限器、高低通滤波器、延时、相位等调整设定。 |
| ． |
内建RTA(即时频谱分析)功能，对每个来源即时扫频，快速定位可能引起迴授的频率，并进行削减。 |
| ． |
支援2路主混音中断点插入（INSERT）输入输出功能。 |
| ． |
内建2组独立效果器（多种卡拉OK及乐器效果）。 |
| ． |
内建5.0双向蓝牙收发器—可播放音乐和APP控制。 |
| ． |
具有3个DCA编组和3个静音编组。 |
| ． |
内建讯号发生器，具推杆连动调整开关。 |
| ． |
具2组独立USB Type C音效直播埠，可直接连接手机进行直播，同时具备可给手机充电(限定Apple)设定。 |
| ． |
内建多种特效，一键播放、支援自定义。 |
| ． |
面板支援自订3个快捷场景调用模式，可一键载入。 |
| ． |
提供20个场景模式设定，供使用者储存与调用。 |
| ． |
支援TCP/UDP网路通讯协定，进行远端控制。 |
| ． |
多样式操控软体：APP及电脑控制。 |
| ． |
支援有线RJ-45网路埠(100 Mbps)调整(或外接路由器无线调整)。 |
| ． |
DC 12V直流供电，可连续工作时间≧5小时以上。 |
|
|
| |
|
| 输入 |
| Mic/Line:1~16 |
平衡式;XLR/TRS combo埠 |
| 输入灵敏度(XLR/TRS) |
XLR:1.5mV、TRS:7mV |
| 输入类比增益 |
-32dB~10dB可调 |
| 最大输入电平(XLR/TRS) |
+19dBu/+29dBu |
| 输入阻抗(XLR/TRS) |
Mic:>5K、Line:>10K |
| 参数 |
均衡、动态、延迟、分配、分佈 |
| 立体声线性输入 |
| ST1/ST2 |
RCA输入 |
| 输入灵敏度 |
4dB(Nominal) |
| 输入类比增益 |
-32dB~10dB |
| 最大输入电平(XLR/TRS) |
+29dB |
| 输入阻抗(XLR/TRS) |
>7k Ω |
| 立体声连结 |
有 |
| 参数 |
均衡、动态、延迟、分配、分佈 |
| 输出 |
| Main(左、右)及AUX |
平衡式;XLR、L/R、4xAUX、2x3.5mm耳机端子 |
| 输出阻抗 |
<75 Ω |
| 标称输出 |
+4dBu=0dB电平表读数 |
| 剩馀输出噪音 |
-91dBu |
| 混音插入 |
分配FX进入混音通道 |
| 动态范围 |
112dB |
| 讯噪比 |
XLR:≥105dB、TRS:≥82dB |
| 最大输入电压 |
4V AC MAX |
| 最大输入电平 |
+19dBu |
| 失真度 |
<0.0003%(1KHz Full Power) |
| 频率响应 |
20Hz~20KHz(±0.5dB) |
| 取样率 |
48KHz±100ppm |
| 控制 |
| 推杆 |
11 x faders (10 channels + 1 master) |
| 触控萤幕 |
10.1" TFT,解析度1280x800、电容式 |
| DAC编组 |
3组 |
| 静音编组 |
3组 |
| 网路 |
TCP/IP Ethernet for 电脑、手机、平板 |
| 系统升级 |
USB随身碟 |
| 有线连接 |
Window PC 软体连接 |
| 无线连接 |
Window PC/iPad/android |
| 输入处理 |
| 输入来源 |
CH1~CH12、ST1、ST2、Digital |
| 等化器 |
4段EQ(20Hz~20KHz) ±12dB, Q0.3~15可调 |
| 高低通 |
12dB/24dB, (BT/BS/LRK),20Hz~20KHz |
| 杂讯门 |
Bypass开关;阈值:-105dB~-39dB |
| 压限器 |
Bypass开关;阈值压缩比:-50dB~+6dB/1:1~∞ |
| 延时 |
30mS(Max.) |
| 输出处理 |
| 输出通道 |
XLR、L/R、4xAUX、2x3.5mm耳机端子 |
| 等化器 |
15段EQ(20Hz~20KHz)±12dB，Q0.3~15可调 |
| 高低通 |
12dB/24dB,(BT/BS/LRK), 20Hz~20KHz |
| 压限器 |
Bypass开关;阈值压缩比:-40dB~+6dB/1:1~∞ |
| 延时 |
30mS(Max.) |
| USB |
| 驱动晶片 |
CH340(USB A) |
| 设备 |
1埠;需外接USB随身碟 |
| 立体声播放/录音 |
2通道(.wav/.mp3) 48KHz |
| USB音频(与电脑) |
| 音效卡1 |
USB B/USB Type C 切换 |
| 音效卡2 |
USB Type C |
| 电源供应 |
| Input |
AC100~240V 50/60Hz 1.5A |
| Output |
DC12V 3Ah 内正外负 |
| 尺寸/重量 |
| WxDxH/Kgs |
W465xD420xH160mm/7.1kgs，具脚垫可置于桌面，「另购机架固定组,即可安设在19吋标准机柜上
|
|
| |
|
