▲AMM-8210
数位矩阵麦克风自动混音机_正面图 |
| |
|
| |
|
| |
▲AMM-8210
数位矩阵麦克风自动混音机_背面图 |
|
|
| |
|
| |

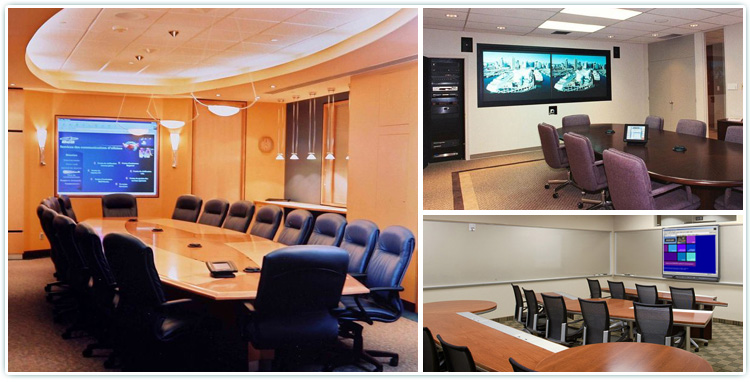

| 现场交流讨论最令人担忧的是声音的问题，因发言人随时可能更动，且又不方便麦克风互传而影响会议气氛。为此，设计一套无指向性数位矩阵麦克风自动混音机AMM-8210，最多可串接64支麦克风，每台主机可输入8支麦克风，平衡输入通道依需要作分区集音切换控制，具自动影像追踪功能，达到该区自动同步集音效果。本产品可应用于大型互动式会议厅、教学环境及视讯会议等场所。 |
|
 |
| |
  AMM-8210 数位矩阵麦克风自动混音机 商品优势： |
| |
|
具扩展连接功能，可扩展至8台，总共连接64支麦克风。 |
|
可任意设定每路麦克风通道的优先顺序，设定自动/手动，“LAST ON”/“ALL OFF”三种工作模式。 |
|
具“NOMA”功能，可根据开启麦克风通道数量自动调整总增益。 |
|
1路AUX输入，1路REC输出，1路平衡总输出，可设定输出电平（MIC/LINE）。 |
|
1路PHONES监听功能，输出电平指示和工作状态指示。 |
|
2个RS-232串口扩充用，RS-485影像追踪控制和电脑设置之用，配专用电脑设置软体。 |
|
8路麦克风平衡输入通道，每路可设定灵敏度（MIC/LINE）和幻象电源开关。 |
|
内附XLR接头20M线材，可立即安装。 |
|
DIP SW可设定指定集音区域。 |
|
控制讯号输入及输出端子设计，可串接多台。 |
|
AMM-8210含电源供应，麦克风不需另加电源。 |
|
|
|
|
|
|
| |
|
产品包含AMM-8210主机、8支矩阵麦克风及XLR接头20M线材：
|
|
| 输入 Input |
MIC：-44dB/300Ω，LINE：-10dB/50kΩ，AUX：-10dB/50kΩ |
| 输出 Output |
Balance MIC：-46dB/300Ω，LINE：0dB/600Ω，REC：-10dB/400Ω，PHONES |
| 频率响应 Frequency Response |
40～2000 HZ（-3dB） |
| 谐波失真 Harmonic Distortion |
小于0.5% @ 1KHZ signal |
| 等效输入杂讯 Noise |
LINE: -77dB MIC: -127dB |
| 控制接头 Control |
RS-232 X 2，RS-485 X 1 |
| 幻象供电 Pantom Power |
24V DC |
| 供电 Power supply |
AC 100～240 V |
| 尺寸 Dimensions |
482(W) × 44(H) × 25.5(D) mm |
| 重量 Weight |
2.6 kg |
|
|
| |
|

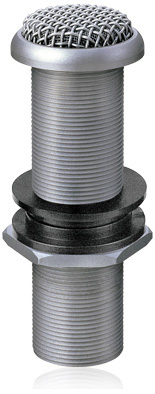

HS-300高灵敏无指向性矩阵麦克风：
|
|
．本麦克风使用9～52V幻象电源供电，尾端为标准XLR衔接，可与AMM-8210主机及各种设备相配合。
．Output Impedance : 200Ω ±30% (at 1 KHZ)， 安装尺寸 : ø 21 X H 70 mm (外观ø 30 X H 70 mm) 。 |
|
| |
|

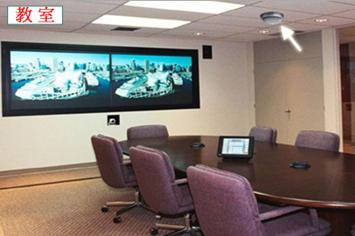

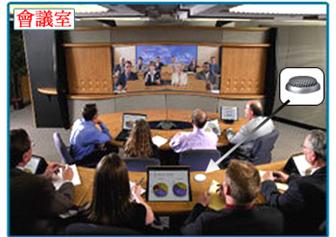

HS-300 系统应用图： |
 |
|
| |
|
|
|
