VE-20_VGA接收机
正面 |
▲
VE-20_VGA接收机 背面
|
|
 |
|
| ▲

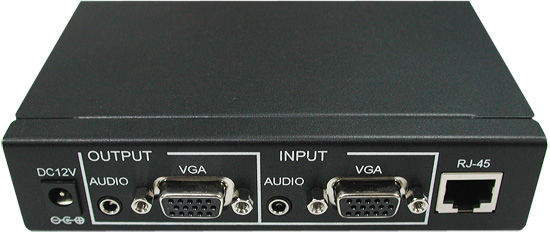

VE-20_VGA发射器
正面 |
▲
VE-20_VGA发射器 背面
|
|
|
|
| |
|
| |
VGA长线传输器可解决由于一般VGA讯号线过长，所造成的输出端设备（如投影机）显示颜色失真，图象、文字之重影或拖尾等现象。
分离同步、复合同步、同步输出。传输距离可调整，最大传输距离350公尺。
由于VGA讯号经过长的VGA讯号线会衰减 ，尤其是高频部分，因此在VGA讯号线的起始端，添加VGA长线传输器，可放大线路上被衰减的讯号，使整个讯号频段完全恢撤消貌，进而消除图象、文字之重影或拖尾现象。 |
| |
|
| |
|
| |
|
| |
| |
|
• |
专业VGA长线传输器，采差分传输方式，抗干扰能力强，单条网络线可同时传输VGA图象 和音频讯号。 |
• |
传输距离高达1000英呎(约300公尺)。 |
• |
近端与远程装置皆支持视讯显示功能。 |
• |
SMT制造精良，性能稳定可靠，简单安装随插即用，讯号实时传输无延迟。 |
• |
采用Cat 5(或以上)线材规格非遮罩网络线，配线方便。 |
• |
专业双绞线VGA长线传输器，具可将VGA讯号（1024x768）及音频讯号传输300公尺远之 传输功能。 |
• |
VGA长线传输器可解决由于一般VGA讯号线过长，所造成的输出端设备(如投影机)显示颜 色失真，图象、文字之重影或拖尾等现象。 |
• |
由于VGA讯号经过长的VGA讯号线会衰减，尤其是高频部分，因此在VGA讯号线的起始端 ，添加VGA长线传输器，可放大线路上被衰减的讯号，使整个讯号频段完全恢撤消貌，进而消除图象、文字之重影或拖尾现象。 |
• |
分离同步、复合同步、同步输出。传输距离可调整，最大传输距离350公尺。 |
• |
具有讯号增益调节功能，可于接收器端调整亮度与对比度。 |
• |
发送器 x1 接收器 x1 (发送器和接收器需成套使用)。 |
• |
发送处理器频宽高达350 MHz。 |
• |
传输距离：1024x768 300公尺、1280x1024 150公尺、2048x1536 100公尺。 |
• |
电源: DC 12V/ 1A。 |
| |
|
|
| |
|
| |
 |
| |
|
| |
|
| |
|
| |
| |
VE-20
VGA发射器(TRANSCEIVER) |
VE-20
VGA接收机(RECEIVER) |
| 图象最高分辨率： |
2048
x 1536 60Hz |
| 支持图象分辨率： |
VGA,
SVGA, XGA, SXGA, UXGA, QXGA |
| 图象频宽： |
350
MHz |
| 图象输入讯号: |
1.2V
p-p |
| 音频阻抗： |
600
ohm |
| 双绞线线材规格：
(24 gauge or lower
solid copper) |
电流容量:
20 pf/foot
阻抗: 100 ohms @ 1 MHz
衰减:6.6 dB/1000 ft. @ 1 MHz
Cat 5, Cat 5e, Cat 6, Cat 7 compatible |
| 外壳材质： |
金属 |
| 电源： |
12V
DC |
| 连接界面： |
HDB-15
母头 输入(x1)
HDB-15 母头 输出(x1)
3.5mm mini audio 输入(x1)
3.5mm mini audio 输出 (x1)
Shielded RJ45 输出(x1)
DC 电源插孔(x1) |
HDB-15 母头 输出(x2)
3.5mm mini audio 输出(x2)
Shielded RJ45 输入(x1)
DC 电源插孔(x1) |
| 产品尺寸： |
91 x 133 x 30mm |
|
| |
|
