MX-1004PF、MX-1004K
四画面集成显示控制器： |
|
| |
 |
|
|
| |
|
| |
|
e化教学简报好帮手！四画面屏幕同时显示、教学效果延伸： |
|
| |
MX-1004PF/K系列 具有可将4台计算机画面图象讯号同时输出 (DVI x 4 或DVI
+ VGA或 VGA x 4) 的专业图象处理器，可使四组图象画面同时输出至单一屏幕，也可以集中操控四台计算机的键盘及鼠标功能。同时配备色差端子(Component
video)、复合端子(Composite video)、Y/C分离端子(S-Video)的输入界面，透过内建的智慧型图象处理芯片，可让输入的图象更清晰、颜色更逼真。
ｅ化教学是一种潮流随着市场上各种监视器(单枪投影机、电浆电视、液晶屏幕)普及化，所以不管是教学、展示、视讯会议或简报讨论机会增多，可同时连接计算机、数位摄影机、DVD播放机、实物投影机等任选四画面输出。而集成型四画面显示控制器就是利用专业图象处理技术，将教室准备显示四种以上资料文件或现场实时图象，透过本产品集成后切换到现有投影机或监视器。
集成型四画面显示控制器就可随意切换全屏幕、并排画面、四分割画面，不需设置、随插即用以高解析传输画面输出，彻底解决一般比较报告教学上需准备四台监视器的麻烦，让使用者可将图象资料文件随心所欲的切换。
主要应用领域：
作战指挥中心、控制室、网络运营中心、视频电话会议、多媒体控制台、安全监视中心等多媒体显示任务应用。 |
| |
|
| |
|
| |
| MX-1004PF
Input : |
|
．29-pin DVI-I x 4
．RGB 15-pin D-sub x 4
．component x 4
．composite x 4
．S-Video x 4
MX-1004PF
Output :
．29-pin DVI-I x 1
．RGB 15-pin D-sub x 1
|
|
| |
|
可应用领域：
|
|
| 作战指挥中心、控制室、网络营运中心、视讯电话会议、多媒体控制台、安全监控中心等多媒体显示应用。 |
|
| |
|
|
|
| |
|
MX-1004PF/K
四画面集成显示控制器 实际操作 DEMO VIDEO： |
|
| |
|
| |
|
| |
|
| |
|
| |
|
特色： |
| |
| |
．四计算机画面同步输出。 |
|
| ．支持DVI、VGA、YPbPr、Composite与S-Video讯号。 |
| ．可调式倍频图象输出可达1920x1200。 |
| ．附赠图形界面操作软件可进行远程操控。 |
| ．图象位置及颜色自动校正。 |
| ．实时切换显示模式(全屏幕、并排画面、四分割画面)。 |
| ．组分辨率输出，最高可达1920 x1200。 |
| |
|
|
| |
|
| |
|
| |
|
| |
 (Multiple video
wall layouts can be saved and re-called) |
| |
|
| |
 |
 |
| ▲四
画 面 整 合 显 示 排 列-1
MX-1004PF Panel Bottom Type |
▲四
画 面 整 合 显 示 排 列-2

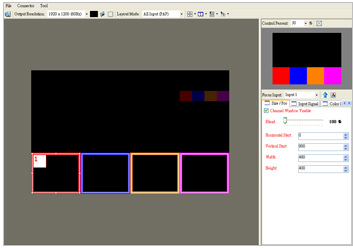

MX-1004PF Custom Layout Type |
| |
|
 |
 |
| ▲四画面集成显示排列-3
MX-1004PF Panel cross |
▲四画面集成显示排列-4
MX-1004PF Panel Left Type |
| |
|
 |
 |
| ▲
四画面集成显示 排列-5
MX-1004PF Panel Right Type |
▲四画面集成显示
排列-6
MX-1004PF Panel Top Type |
|
| |
|
| |
 |
| |
|
| |
|
软件控制： |
| |
MX-1004PF/K 可由所附赠的图形界面软件，透过RS-232、RS-485、RJ-45界面进行远程遥控，轻松
设置以下功能： |
| |
| |
． 生成背景颜色。 |
|
| ． 随意放大图象。 |
| ． 快速调整输出分辨率。 |
| ． 轻松做出图象淡出淡入的效果。 |
| ． 可在屏幕上显示文字标签以及框线。 |
| ． 快速调整四画面输出大小、比例及位置。 |
| |
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
MX-1004PF、MX-1004K
四画面集成显示控制器 规格： |
|
| |
|
| |
| 型 号 |
MX-1004PF
|
MX-1004K |
| 输入端子 |
4 x 29Pin DVI-I、 4 x D-sub
15Pin VGA、
4 x色差端子 Component、 4 x复合端子Composite、 4 x S-Video |
| 输出端子 |
1 x 29Pin DVI-I、 1 x D-sub
15Pin VGA |
| 计算机键盘/鼠标控制 |
- |
2 x PS/2输入、
4 x USB输入、 4 组计算机 K / M控制 |
| 图象频宽 |
DVI/HDMI(Single-link 4.95Gbps)、VGA(165MHz)、Component
(30MHz)、Composite (13.5MHz)、S-Video (13.5MHz) |
| 图象支持分辨率 |
480i / 480p / 720p / 1080i
/ 1080p60 / 1920x1200@75 / 1600x1200@60 |
| ESD保护 |
Human body model － ±19kV (air-gap
discharge) & ±12kV (contact discharge) |
| 输入TMDS讯号 |
1.2 V [peak-to-peak] |
| 控制界面 |
RS-232、RS-485(RJ-45)【附赠操作软件】 |
| 快捷功能控制 |
面版型控制按键 |
| 遥控器 |
红 外 线 遥 控 器 |
| 耗 电 量 |
35 W[max] |
| 电源供应 |
100-240V AC 50/60Hz |
| 尺寸 (WxDxH) |
440 x 300 x 44 mm |
| 重 量 |
3.8 kg |
|
| |
|
| |
|
| |
|
| |
|
MX-1004PF/K
四画面集成显示控制器 主机、配件： |
|
| |
|
| |
|
|
| ▲MX-1004K |
|
|
| ▲MX-1004PF |
|
| ▲
配 件 |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
MX-1004PF
四画面集成显示控制器 面板按钮解说： |
|
| |
|
| |
|
| |
|
| |
|
MX-1004PF
四画面集成显示控制器 周边应用： |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
MX-1004K
四画面集成显示控制器 周边应用： |
|
| |
|
| |
|
