KPS-801DT 智慧型电源时序控制器 (触控式)

▲KPS-801DT 智慧型电源时序控制器前面板

▲KPS-801DT 智慧型电源时序控制器后面板

KPS-801DT智慧型电源时序控制器(触控式)为本公司全新打造的一款全数位控制的电源时序器，可依据定时设定的日期时间自动开关机，不须人为操作，能够按照设定由第1埠到第8埠的顺序逐步启动各类设备的电源；关机时则由第8埠到第1埠的反向顺序关闭各类设备的电源。这样就能有效地统一控制所有连接的用电设备，避免了人为的操作失误，彻底解决了终端器材（如扩大机、喇叭等）可能由于这种失误造成的损害，又可减低同时开／关用电设备对输电线路所造成的冲击电流。

本产品时尚轻巧的外观造型，能达到灵活的空间移动；彩色液晶触控显示幕让时序器工作状况更加清晰直观，更加方便进行参数设定，有多重的保护功能，让管理者告别繁琐的开关操作。

适用于：智慧会议、公共广播、时序电源、专业音响…等弱电智慧化系统设备。

产品特点：

．	配置2P无熔丝开关(断路器、空气开关)[保护装置：63 A]，切换反应时间达10μ/sec以下，提供过载及短路保护，保证系统的供电安全。
．	具3.5吋TFT-LCD 触控式彩色萤幕[像素：320x480]：可清晰显示当前日期时间、电压、电流、用电度数及即时用电功率等数值及各通道开/关状态等资讯。搭配前面板的旋钮式多功能控制按键，可轻鬆设定循序开关秒数、排程定时开关等各种功能，直观介面、精准控制。
．	具电流检测功能：可即时检测使用设备的电流值，精度正确到mAh。
．	具用电度数测量功能：可透过程式测量当次用电度数和总用电度数，轻鬆掌握设备耗能。
．	具即时用电功率显示：可显示用电设备的即时使用功率。
．	前面板具1埠万用插座、1组USB电源输出埠作为常态电源输出，其输出电源直通，不受该时序主机所控制，方便提供临时用电需求。
．	后面板具8埠插座输出：採用万国电源插座；每埠插座延时开启和延时关闭的时间可自由设定（延时设定范围：1~999秒）。
．	每埠插座均设有实体的背光式按键，可独立设定该埠插座的电源开启/关闭，方便设备灵活使用。(亮绿色灯示代表该埠插座电源为开启状态，未亮灯是则代表关闭状态)
．	每埠插座均有独立滤波器消除电磁干扰，为每埠插座提供稳定的电流（选配）。
．	内建时钟晶片模组(RTC)，可依据日期、时间设定，定时自动开启/关闭任意插座，支援10组定时任务设定，轻易达成定时全自动控制，完全满足无人看守系统需求。
．	可自行设定欠压、过压、过流、短路保护之保护值。
．	支援外控接点触发来开启/关闭8埠受控插座。
．	配备RS-232和RS-485控制介面，支援设备间串接扩充或满足能受中央环控主机控制管理。
．	额定输出总电流：40A，单埠输出电流：20A。

系统架构图：

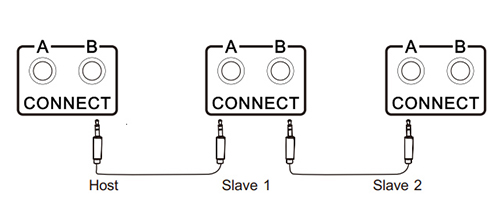

方式1：

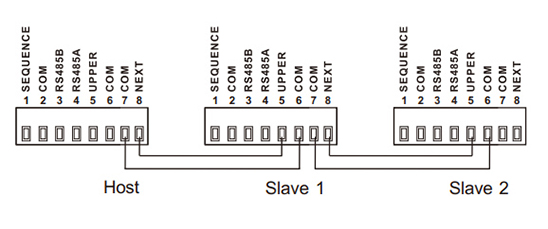

方式2：

面板示意图：

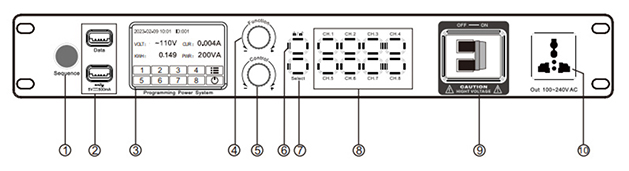

前面板示意图：

1.	Sequence[顺序开关键]
2.	USB插座
3.	LCD
4.	Function旋钮
5.	Control旋钮

6.	锁定/解锁键
7.	Select键
8.	单通道开关键
9.	2P空气开关(空气断路器)
10.	OUT 100-240V AC

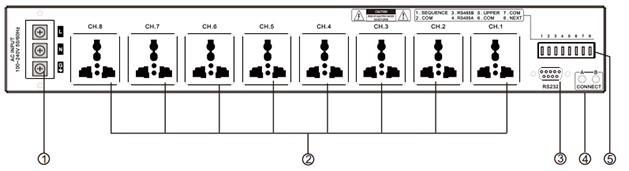

后面板示意图：

1.	电源接线端子座	4.	CONNECT[串接介面]A.B
2.	万用电源插座CH.1~CH.8	5.	控制接线端子座
3.	RS-232埠

商品规格：

接入电源	交流电 AC 100 ~ 240 V 50 / 60 Hz
通道数	8埠【时序控制】+1埠【常开】+1组 USB供电埠(DC 5V 500mA)【常开】
电源输出插座	万用插座
每埠负载能力端	20 A
整机负载能力	63A, 13KW
通道时序延时间隔	1~999秒【可直接由面板来设定、出厂预设值为1秒】
TFT彩色显示幕	3.5吋可触控、像素：320x480；可清晰显示当前日期时间、电压、电流、用电度数及即时用电功率等数值及各通道开/关状态等资讯
定时全自动控制	可直接用面板编辑10项定时任务，满足无人看守系统需求
面板直接控制	2P无熔丝开关(断路器、空气开关)、时序控制开关、各通道电源开关、触控萤幕本身
外部控制	多种串接方式，可控制达百台以上无限串接；由第一台当主控，管理多台电源时序连动控制功能标准RS-232序列埠进行控制【D-SUB 9PIN母座、传输鲍率9600bps】具有透过外部I/O接点遥控开启、关闭标准RS-485序列埠控制 Data：USB A埠仅为工程用途、软体更新用(不开放)
尺寸	W 482 x D 261 x H 6.7 mm
重量	3.4 kg
