UV80-SDI系列 高画质视讯会议摄影机，配有资讯通讯埠(RJ-45埠)，具有完善的功能、优异的性能、3G-SDI及DVI（HDMI）介面；先进的ISP处理技术和演算法，使得影像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支援H.265/H.264编码，即使在有限频宽下，也能让画面表现更加流畅、清晰。可应用于远距教学、数位监控、视讯会议等任何需要高画质远程拍摄应用场合，更加适合企业学校来使用。【本产品符合国际会议设备安规标准及BSMI、CE、RoHS认证】 |
| |
|
|
|
| |
|
| |
 |
|
| |
|
| |
|
| |
|
| |
| ． |
FULL HD影像：採用1/2.8英吋207万画素高品质图像感测器，最大解析度可达1920x1080P，输出帧率高达60
fps。 |
| ． |
多种光学变焦镜头：具有20X、30X等多种光学变焦镜头选择，镜头具有54.7°无畸变宽视角。 |
| ． |
曝光动态控制演算法：独特的基于人眼模型的曝光动态控制演算法，使画面曝光均匀，层次感强。採用业界最先进的支援WDR（宽动态范围）CMOS感测器，配合曝光动态控制演算法处理，在有强烈明暗反差的环境（如逆光），能够清晰的捕捉成像所有景物。 |
| ． |
低杂讯高信噪比：低杂讯CMOS有效地保证了摄影机视讯影像的超高信噪比。採用先进的2D、3D降噪技术，进一步降低了影像杂讯，同时又能确保影像清晰度。 |
| ． |
多种视讯输出端子：支援3G-SDI埠、DVI（HDMI）埠、网路埠等。 |
| ． |
多种影像及声音压缩标准：支援H.265/H.264视讯压缩，支援AAC、MP3、G.711A音讯压缩；支援高达1920x1080P解析度60
fps压缩。 |
| ． |
音讯输入端子：3.5mm miniPhone端子1组；支援16000Hz、32000Hz、44100Hz、48000Hz取样频率。[仅针对网路输出方可使用] |
| ． |
多种网路协定：支援ONVIF、RTSP、RTMP协定，同时支援RTMP推送模式，轻鬆连结流媒体伺服器(Wowza、FMS)；支援RTP组播模式；支援网路全命令VISCA控制协定。 |
| ． |
控制介面：RS-232、RS-485，方便工程安装使用。 |
| ． |
多种控制协定：支援VISCA、PELCO-D、PELCO-P协定，支援自动识别协定。 |
| ． |
超级静音云台：採用高精度步进马达及精密电机驱动晶片，确保云台低速运行平稳，且无杂讯。 |
| ． |
低功耗休眠功能：支援低功耗休眠/唤醒，休眠时功耗低于500mW。 |
| ． |
多个预设点位置：支援多达255个预设点位置设定(遥控器设定调用为10个)。 |
| ． |
配备操作简便的红外线遥控器，可进行基本设定，以及对水平、俯仰、电动镜头控制；单用1支遥控器，可同时控制4台UV80-SDI系列高画质视讯会议摄影机。 |
| ． |
应用场所多：远端教育、教学录播、会议系统、远端培训、远端医疗、庭审系统、应急指挥系统等。 |
|
| |
|
| |
|
| |
|
| |
| 型号 |
UV80-SDI20X |
UV80-SDI30X |
| 摄影机、镜头参数 |
| 摄影元件 |
1/2.8英吋高品质CMOS感测器 |
| 有效影像画素 |
207万、16：9 |
| 影像格式 |
1080P60/50/30/25/59.94/29.97、1080I60/50/59.94、720P60/50/30/25/59.94/29.97 |
| 镜头光学变焦 |
20倍光学变焦 f ＝5.5～110mm |
30倍光学变焦 f ＝4.3～129mm |
| 视角 |
3.3°(窄角) ～ 54.7°(广角) |
2.34°(窄角) ～ 65.1°(广角) |
| 光圈係数 |
F1.6 ～ F3.5 |
F1.6 ～ F4.7 |
| 数位变焦 |
12 倍 |
| 最低照度 |
0.5 Lux (F1.8, AGC ON) |
| 数位降噪 |
2D ﹠3D数位降噪 |
| 白平衡 |
手动/自动/一键白平衡/3000K/3500K/4000K/4500K/
5000K/5500K/6000K/6500K/7000K |
| 聚焦 |
自动/手动/一键聚焦 |
电子快门 |
自动/手动 |
| 光圈 |
自动/手动 |
背光补偿 |
开/关 |
| 动态范围 |
关/动态等级调整 |
信噪比 |
>55dB |
| 影像调整 |
亮度、色度、饱和度、对比度、锐度、黑白模式、影像翻转、伽马曲线 |
| 介面功能性能 |
| 视频输出介面 |
3G-SDI、DVI（HDMI）、LAN |
| 影像码流 |
双码流输出 |
| 视讯压缩格式 |
H.265、H.264 |
| 音讯输入介面 |
双声道3.5mm线性输入 |
| 音讯压缩格式 |
AAC、MP3、G.711A |
| 网路介面 |
100M乙太网路埠（100BASE-TX） |
| 网路协定 |
RTSP、RTMP、ONVIF；支援网路VISCA控制协定；支援远程升级、远程重启、远程复位 |
| 控制介面 |
RS-232、RS-485 |
| 控制协定 |
VISCA/Pelco-D/Pelco-P；串列传输速率：115200/9600/4800/2400 bps |
| 电源 |
输入AC 100 ~ 240V 50/60Hz输出DC 12V 2Ah、消耗功率(最大)：12W |
| 云台参数 |
| 水平旋转范围 |
-170°～+170° |
水平旋转速度 |
0.1 ～100°/秒 |
| 垂直旋转范围 |
-30°～+90° |
垂直旋转速度 |
0.1～40°/秒 |
| 预设点速度 |
水平：100°/秒，俯仰：40°/秒 |
| 预设点数量 |
使用者最多可设定255个预设点位置（遥控器10个） |
| 其他参数 |
| 储藏温度/工作温度 |
-10℃～+60℃/-10℃～+50℃ |
尺寸（WXHXD） |
258X172X168mm |
| 储藏湿度/工作湿度 |
20%～95%/20%～80% |
重量 |
约 1.54 kg |
| 使用环境 |
室内 |
|
| |
|
| |
|
| |
|
| ． |
可控制全功能摄影机(或云台)做各种转动、变焦、光圈、聚焦及摄影机参数设定，採用3D控制摇杆操作灵巧方便. |
| ． |
支援PELCO-D、PELCO-P、VISCA控制通讯协定. |
| ． |
通信速率：1200/2400/
4800/9600BIT/S通讯协定 |
|
|
| ． |
HDMI[DVI-D]、AV[S-Video]、SDI三种输入介面. |
| ． |
可不用连接电脑独立工作，支援各类型USB随身碟、行动硬碟[最高支援至2TB]，一键即可录製. |
| ． |
即插即用，一键操作，亦可使用遥控器录製. |
|

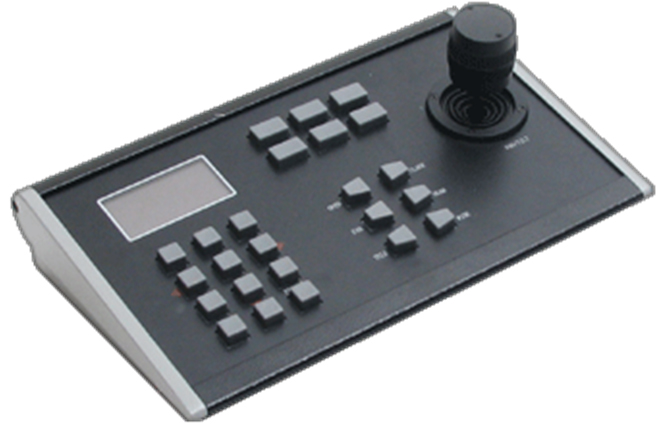

UV1000-KBD
全功能3D控制键盘 |
HVR-7300
高画质影音录放影机
|
|
 |
| |
|
| |
|
| |
|
| |
| ． |
可控制全功能摄影机(或云台)转动、变焦、光圈、聚焦及摄影机参数设置。 |
| ． |
可控制全功能摄影机(或云台)多个预置点巡航、花样扫描操作、绝对位置操作、变倍操作、辅助位操作、等常用功能。 |
| ． |
金属壳体，计算机键盘按键设计。 |
| ． |
支持PELCO-D、PELCO-P、VISCA控制协议。 |
| ． |
LCD显示、支持中英文功能表、具按键音提示。 |
| ． |
实时显示解码器和矩阵的工作状态。 |
| ． |
通讯界面均有短路过流保护自动恢复设计。 |
| ． |
通信速率：1200/2400/4800/9600BIT/S协议。 |
| ． |
最长通信距离：1200M（0.5MM双绞线）。 |
| ． |
采用3D控制摇杆，3轴(Pan/Tilt/Zoom)对全功能摄影机(或云台)变速调整控制。 |
| ． |
2D键控，可精确到每一阶速度 ／常用特殊功能按键选择定义。 |
| ． |
采用RS-485、RS-422、RS-232多种界面控制信号，最多可接256台全功能摄影机。 |
| |
|
|
| |
|
| |
|
| |
| ． |
按键：常开触点型。 |
| ． |
摇杆：3D控制摇杆，自动归零。 |
| ． |
显示：12864液晶显示。 |
| ． |
温度：-7°~ 49°C。 |
| ． |
湿度: 10~90%。 |
| ． |
尺寸：(长)34×(宽)18×(高)5cm。 |
| ． |
重量：1.5kg。 |
| ． |
输入电压：12VDC ／ 额定功率：5W。 |
| ． |
直接控制PELCO-P/PELCO-D/VISCA全面兼容控制协定。 |
| ． |
串列传输速率：1200、2400、4800、9600协议。 |
| ． |
参数：8个字节，1个停止位元，NO奇偶性。 |
| ． |
控制界面：RJ-45、RS-422、RS-485、RS-232 9-pin D-sub接线埠。 |
| |
|
|
| |
|
| |
|
|
|
|
| |
| |
|
|
|
|
| |
| |
|
| |
 |
|
． |
可不用连接电脑独立工作，支援各类型USB随身碟、行动硬碟(最高支援至2TB)，一键即可录製。 |
． |
HDMI[DVI]、AV[S–Video]、SDI三种输入介面，可衔接电视机上盒、播放机、游乐器及医疗用摄影机等各种视频设备。 |
． |
具有HDMI输出埠，在录製时可继续在电视上观看来源设备影像。 |
． |
可将HDMI、DVI、SDI、AV、S-Video和双声道音频讯号转换成HDMI埠输出，并提升解析度。 |
． |
即插即用，一步操作，亦可使用遥控器录製。 |
． |
可将任何低于1080P的视频讯号提升至1080P格式观看和录製，大幅改善视频品质。 |
． |
最高支援3840x2160 (30p)格式的超高解析视频，录製为1080P 30帧/秒 影像。 |
． |
採H.264+AAC硬体编码录製，录製效果卓越。 |
． |
可预约定时录製视频，不错过任何感兴趣的节目。 |
． |
增强适应性，输入讯号临时中断时仍可持续录製。 |
． |
配有专用USB连接电脑介面，可转为USB影像撷取卡使用，此时可在电脑上观看和录製。 |
． |
当USB影像撷取卡，支援AMCAP、OBS、OBS studio、Xsplit、potplayer、QQ视频会议直播软体..等等。 |
|
| |
|
输入埠 |
SDI×1、HDMI×1、Video+Audio L/R ×1、3.5mm音讯输入×1 |
输出埠 |
HDMI ×1（pass-through）、USB ×1（USB2.0，写入速度>10MB/s）、Mirco
USB X1（USB2.0，USB to PC）、3.5mm音讯输出×1 |
视频输入格式 |
NTSC / PAL / PAL 60 |
输入解析度 |
3840x2160 (30p)、2560x1440 (60p)
范围：640x480 ~ 1920x1080(60P) |
HDMI输出解析度 |
1920x1080 (60p)、1280x720 (60p) |
独立录製解析度 |
1920x1080 (30p)、1280x720 (60p) |
电脑录製解析度 |
1920x1080 (30p)、1280x720 (60p)、1280x720 (30p)、640x480 (60p)、720x480
(60p)、720x576 (50p) |
编码格式 |
H.264+AAC硬压缩编码，输出桉档为mp4格式，容量约10分钟1GB
USB随身碟支援FAT/FAT32格式[容量最大支援到64G]、行动硬碟支援FAT/FAT32/NTFS格式(不支援EXFAT格式)
[容量最大支援到2TB] |
录製码率 |
4 / 10 / 16 Mbps可设定 |
录製档桉大小 |
一个档桉最大容量限制在2GB或 不限制大小 |
遥控器 |
红外线遥控器 x 1 |
电源 |
DC 5V 2A |
尺寸/重量 |
116×112×25 mm / 550 g |
|
|
| |
|
