47”Ultra Narrow Bezel Industrial LCD Panel |
| |
Meicheng CVW-47SDI2 液晶监视器为单一大型显示墙，无须额外的图象处理设备，即可实现您商业用途的大型屏幕需求。内建嵌入式智能图象缩放处理运算核心，可任意拼接、组合拼接电视墙。 |
| |
Meicheng CVW-47SDI2 不仅是LCD显示屏幕，我们提供的是整体解决方案，包含现场施工环境所需的配件、线材、和周边。 |
| |
超薄面板设计，可轻易做到壁挂或内嵌墙面的应用。 |
| |
高解析内容的播放需要没有瓶颈的图象串流，做最少的缩放处理以取的最少的图象失真，达到最佳效果。Meicheng
CVW-47SDI提供了最佳化的方案，让业主只需专注于拨放内容的制作，无须再烦恼设备的限制。 |
| |
亮度 700cd/m2 / 对比 1400 : 1 / 反应速度 12 ms，工业级超高亮度面板，MAD动画去交错扫描，动作更顺畅。 |
| |
系统化全数位 Full HD 显示墙，DCE 动态对比增强技术提供更多的暗阶细节，支持HD高画质，高分辨率1366*768。不塞车的处理通道，分布式的处理架构，更精简，更节能，更好看的拼接电视墙。 |
| |
LCD Video Wall / Monitor Wall Display 超细边框液晶无缝拼接。 |
| |

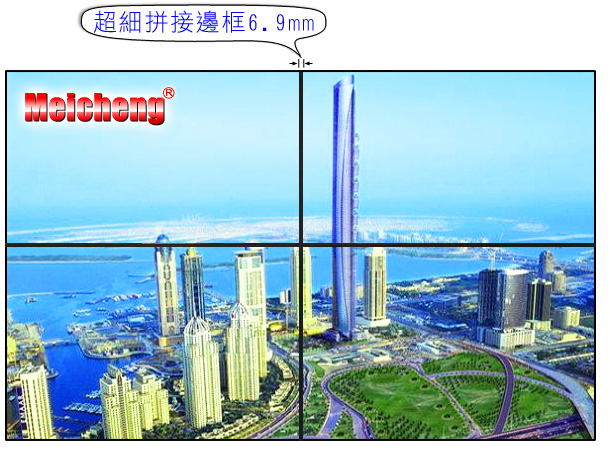

超细边的显示幕，Monitor Wall Display 拼接缝隙，达到了难以置信的拼接边框6.9mm，左上：4.2mm；右下：2.7mm），两片中间间距仅6.9
mm，是当前全球市场上，边框超细的显示屏幕。 |
| |
分辨率：1366 * 768；亮度：700 cd/㎡,VGA对应格式：Up to 1280*1024、1920*1080。 |
| |
HDTV格式：480i/P、720P、1080i、1080P,SDI对应格式：480i/576i/HD-SDI-720P/1080i/3G-SDI-1080P。 |
| |
输入端子：VGAx1、IRx1、HDMIx2、RS-232x2、SDIx2 群体控制管理，内置散热风扇。 |
| |
支持2x2、3x3、4x4、5x5各种电视墙组合及MxN排列组合：可以2x3或1x3等非标准排列。 |
| |
背光灯实时监控；具温度感测器。 |
| |
RS-232 群体控制管理 。 |
| |
|
|
| |
CVW-47SDI2 LCD Video Wall
拼接缝隙，两片中间拼接边框6.9mm超细边的显示幕，其出众的显示效果超乎想像，为您轻松创建一个完美极致的视频广袤视界。
内置了视频拼接矩阵处理器，因此可以在不借助外接拼接处理器的情况下实现最多达 5×5 来显示整屏或分屏画面的巨型拼接视频墙，从而满足大型指挥调控中心或实验室对大型图象的显示需求，并极大地节省了您在拼接处理器上的支出费用。
实现将屏幕进行批量复制，并可实现多屏幕自动分割，小型拼接可替代控制设备，降低拼接墙安装成本。
CVW-47SDI LCD Video Wall 液晶屏体采用省电耐高温的LED液晶材料，并对屏体的散热系统进行了重新设计，在满足高亮度环境下，即使长时间连续开机也能达到更长的使用寿命。
CVW-47SDI LCD Video Wall 随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。
CVW-47SDI LCD Video Wall 液晶拼接幕墙作为指挥中心、港口、码头监视系统、智慧交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、金融管理监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机类比/数位信号、复合图象信号、色差信号等在大屏幕上显示，并实现信号的矩阵切换、组合等功能。
CVW-47SDI LCD Video Wall 液晶监视器提供全系列面板技术构成的大屏幕监视器，并针对不同行业提供全面完善的解决方案。CVW-47SDI
LCD Video Wall 的细边框、具备图象画质及高亮、高对比度的高清图象表现，专门针对监控工程而设置，是重要监控专案必备的监控终端显示设备。
|
| |
| |
| LCD
Video Wall拼接视频墙系统的应用及功能概述： |
| 1. |
LCD Video Wall可广泛应用：
指挥中心、机场、港口、监视系统、智慧交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、金融管理监控系统、电视台或大型演播中心监视幕墙、大型演出场所、视频会议及商场等广告演示场合。 |
 |
| 2. |
LCD Video Wall系统显示特性是透过拼接显示控制器及Monitor
Display内部控制器两种集成，可显示各种信号： |
| |
| (A). |
针对企业宣传、商场广告演示、大型演出场合等只需用LCD
Video Wall拼接屏幕组合完成大屏幕显示、无需进行图象窗口操作的应用需求，在1×1到5×5之内的任意组合方式，均只需要利用LCD
Video Wall自有视频墙矩阵显示功能即可实现，无需使用拼接显示控制器；如果信号输入来源仅使用图象和计算机界面，则也不需要额外分割处理器。 |
| (B). |
针对大型指挥中心系统、道路交通管理、能源分配输送、工业控制、119报警等信号来源较为复杂，且需要将不同信号来源同时显示或进行信源窗口操作的场合，则需要使用拼接显示控制器。如果信号输入来源较为复杂或需要快速进行多种不同信号的同时显示及快速切换，则需要使用矩阵切换器。 |
| (C). |
LCD Video Wall系统显示单元由于采用的是高分辨率和高亮度的专业LFD监视器，使整屏具有足够高的显示分辨率和亮度，显示画面清晰度高，操作员能清晰的看到大屏幕上显示的所有信息。整个屏幕具有高分辨率、高亮度、高对比度、色彩还原真实，能保证色彩的长期运行稳定不变，图像失真小，亮度均匀，显示清晰。 |
| (D). |
LCD Video Wall监视器具有完全模式和自然模式两种显示方式，因此可选完全模式而并不影响显示的效果。 |
| (E). |
LCD Video Wall拼接幕墙中拼接显示控制器的输入输出图象数以及矩阵切换器的输入输出路数可以按照业主需求具体工程需求进行选择。 |
|
| |
|
|
| |
| |
内建嵌入式智能图象缩放处理运算核心！ |
| |
Meicheng CVW-47SDI- LCD 拼接液晶监视器为单一大型显示墙，无须额外的图象处理设备，即可实现您商业用途的大型屏幕需求。内建嵌入式智能图象缩放处理运算核心，可任意拼接、组合。
Meicheng 的CVW-47SDI- LCD 拼接电视墙，不仅是LCD显示屏幕，我们提供的是整体解决方案，包含现场施工环境所需的配件、线材、和周边。
多数的方案都无法保证单一屏幕拼接后的整体表现，色彩与亮度的统一经常需要长时间的微调而耗费工程人员的工时，Meicheng的CVW-47SDI-
LCD 拼接电视墙，不仅是LCD显示屏幕，所有出厂设置都通过MX-Color的调校，是为拼接液晶屏幕而做的最佳化调整。 |
| |
| |
系统方案的优点： |
| |
高解析内容的播放需要没有瓶颈的图象串流，做最少的缩放处理以取得最少的图象失真，达到最佳效果。
Meicheng CVW-47SDI- LCD提供了最佳化的方案，让业主只需专注于播放内容的制作，无须再烦恼设备的限制。
因为只做一次的缩放处理，业主几乎可以得到百万级设备的图象效果。 |
| |
| |
系统方案的特点： |
| |
单次的图象处理，单次的处理损失，最好的图象质量表现。
内嵌的图象处理核心(MX-premium)，更低廉的成本。
系统化全数位Full HD 显示墙，不塞车的处理通道，分布式的处理架构，更精简，更节能，更好看。 |
| |
|
 |
| |
多媒体电视墙
CVW-47SDI LCD Video Wall/47吋 LED背光液晶监视器：拥有超细拼接边框 |
| |
|
|
| |
|
|
多媒体电视墙
壁挂式支架：(选配) |
| |
| |
多媒体电视墙壁挂支架固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
▲固定方法：将壁挂架放置于墙上，用水平仪决定壁挂架水平位置，再利用壁挂架上6
个锁附孔将壁挂架锁附于墙上。 |
| |
|
| |
多媒体电视墙
壁挂支架 多台固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
▲多台固定方法：多台组装时，可利用壁挂架上的定位孔及定位销组合固定后，再直接锁附于墙上。 |
|
| |
|
| |
|
|
多媒体电视墙
立架式支架：(选配) |
| |
| |
多媒体电视墙
立架支架
固定方法：(本图仅供参考, 外型请以实物为准) |
| |
|
| |
▲立架式-固定方法：请将每台电视需锁附两支支撑架
(如上图标)。 |
| |
|
| |
多媒体电视墙
立架支架多层组装固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
◆立架式-多层组装固定方法： |
| |
| |
当电视组装完成(例图为 2×2
组装)，需如上图所示将底座用螺丝锁附于地板。 |
| |
每组底座前/ 后各2个螺丝锁附孔，请确实锁附固定。 |
| |
将电视放置于侧面固定架的方形孔内，并依照电视组立步骤一及步骤二，将支撑架用支撑架螺丝
×2 锁付。 |
| |
重覆此方式可将电视向上堆栈组装三层。 |
|
|
| |
|
| |
|
| |
产品规格、特点： |
| |
| |
1366 x 768 高清分辨率 |
| |
1400 : 1 专业级超高对比 |
| |
可视角度 178° |
| |
700 cd/m2 工业级超高亮度面板 |
| |
反应速度12ms ，动作更顺畅。 |
| |
输入端子 : VGAx1、IRx1、HDMIx2、RS-232x2、SDIx2
。 |
|
| |
|
|
| |
CVW-47SDI2
产品规格尺寸： |
| |
| 47型 LED |
CVW-47SDI2 |
| 面板分辨率 |
1366 x 768 |
| 反应速度 |
12ms |
| 亮度/对比 |
700cd/m2 / 1400 : 1 |
| 可视角度 |
178° |
| 边框尺寸 |
左上：4.2mm / 右下：2.7mm；双边加总为 6.9mm |
| 输入/输出 端子 |
VGAx1、IRx1、HDMIx2、RS-232x1、SDIx1,
输出: RS-232x1、SDIx1 |
| 对应HDTV格式 |
480i/P、720P、1080i、1080P |
| SDI对应格式 |
480i/576i/HD-SDI-720P/1080i/3G-SDI-1080P |
| VGA对应格式 |
Up to 1280*1024、1920*1080 |
| 重量/电源规格 |
28kg / AC 100~240V AC / 5V(Max) 50~60Hz |
| 消耗功率 |
140W 待机1W |
| 外观尺寸 |
1047(W)*591(H)*115 (D)mm |
| 选购配件 |
壁挂架、脚座 |
|
| |
|
|
| |
安装与维修的优点： |
| |
| |
简单安装，施工容易。 |
| |
默认图象同步。 |
| |
出厂设置纪录档。 |
| |
超薄设计( 6.9mm ) ，可轻易做到壁挂或内嵌墙面的应用。 |
| |
专业设计，无过热当机的风险。 |
| |
系统组件集成设计，考虑施工的便利性与安全，每一组件都考虑运输与组装人员的立场。 |
|
| |
|
|
| |
多媒体电视墙
CVW-47SDI LCD Video Wall/47吋 LED背光液晶监视器 优势： |
| |
| |
薄边设计(参照产品规格)。 |
| |
高画质(47" 使用1366 x 768面板)。 |
| |
动态补偿(内建倍频扫描)。 |
| |
薄型化设计( 6.9mm )。 |
| |
反应速度12ms ，动作更顺畅。 |
| |
1400 : 1 专业级超高对比。 |
|
| |
|
