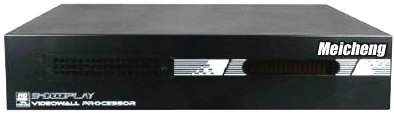

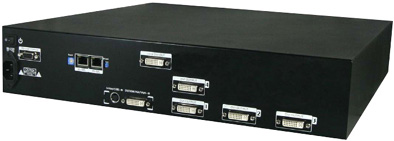

VW-1104电视墙处理器(四画面)

功能强大，可支持动态实时资料及图象。VW-1104电视墙处理器最多可在四个任意组合排列的屏幕上显示两路图像信号或视频信号。

产品介绍

　VW-1104电视墙处理器(四画面)，是专为电视或投影机墙设计之设备。VW-1104功能强大，可支持动态实时资料及图象。VW-1104电视墙处理器最多可在四个任意组合排列的屏幕上显示两路图像信号或视频信号。图像可以在屏幕上的任意位置(单一或跨屏)、以任意大小(按照精准的长宽比或自订、拉伸、匹配大小、整体显示或局部细节显示)来呈现画面。与其他同类型产品不同，VW-1104 电视墙处理器完全不限制使用者对于显示方式之选择；随意组合的多屏幕数组可透过本处理器形成真正的虚拟屏幕，可以在其上以任意方式显示窗口，千变万化的程度让同类型产品难以望其项背。

　此系统提供了即插即用功能，可以接受广泛的信号格式（HDMI、DVI、VGA、Component、Composite、S-Video），使用者自订分辨率最高至WUXGA 1920x1200。内建的RS-232 序列埠或者RS-485(RJ45)埠可以与本系统进行连结控制，使用者可在远程运行一切指令控制功能，例如选择讯号源种类、调整分辨率、重新指定双画面大小缩放排列设置等。

　此工业级系统采机架型设计让使用者可以很简易的安装固定，内建供气过滤器、高效稳定的电源设备及内控恒温调控风扇确保了长效的运作表现。VW-1104电视墙处理器为一独立的硬件电路设计。透过本系统软件设置，使用者可以设置屏幕间的间距以及补偿重叠输出信号，以支持在后续屏幕上进行精确的边缘混合作业。本机可以广泛的应用在以下领域：指挥中心、控制室、通信中心、展示间、商业空间。

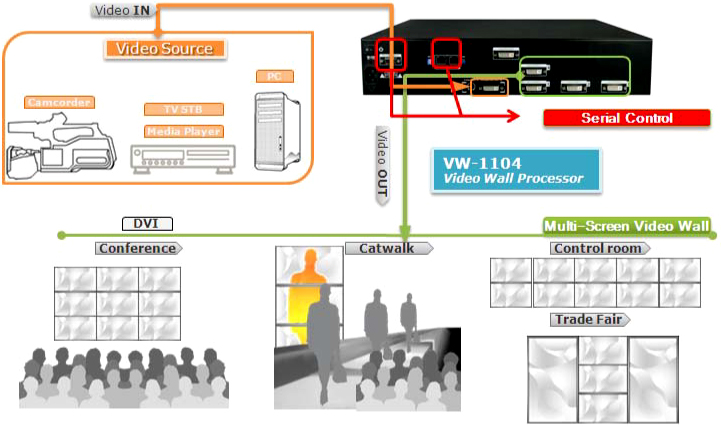

VW-1104结构图说明

特性：

	支持4 个输出，分辨率可由 640x480 到1920x1200，另附有一近端监控输出
	支持的界面包括HDMI、DVI、VGA、Component、S-Video 及CVBS
	具有 de-interlacer 功能来改善 480i 及576i 的输入画面
	每一个DVI 输出都可独立处理画面
	VW-1104 可串接来支持更多屏幕输出
	画面分配及相关参数可记忆至VW-1104或计算机
	内建"RESET"
	可支持韧体更新
	软件透过RS-232、RS-485控制VW-1104
	内建RS-232、RS-485 (RJ45埠)
	2U 尺寸

规格：

Model Name	VW-1104
功用	电视墙处理器
输出數	4
视讯输入格式	HDMI/DVI/VGA/YPbPr/S-Video/CVBS
双视讯输入	有 [DVI & VGA]
近端监视	有 [可串接另一台VW-1109 / VW-1104 支持更多屏幕输出] 或 [屏幕监看输出]
支持HDCP	无
频宽	DVI [Single-link 4.95Gbps] VGA [165MHz]
解析度	Up to 1920x1200@60 / 1600x1200@60
控制方式	RS-232 / RS-485
内建视讯混合器	无
串接功能	有
TMDS 讯号	1.2 Volts [peak-to-peak]
静电防护	Human body model － ±15kV [air-gap discharge] & ±8kV[contact discharge]
PCB stack-up	8-layer board [impedance control － differential 100; single 50]
输入界面	1x S-VIDEO + 1x DVI + 1x RS-232 + 1x RS-485
输出界面	4x DVI + 4x VGA / 1x Monitor DVI
DVI 接头	DVI-I [29-pin female, digital only]
RS-232 接头	DE-9 [9-pin D-sub female]
RJ-45 接头	WE/SS 8P8C with 2 LED indicators
尺寸	2U 附耳架
