		B. 影音讯号处理：

MX-1004PF、MX-1004K 四画面集成显示控制器：

e化教学简报好帮手！四画面屏幕同时显示、教学效果延伸：

　MX-1004PF/K系列具有可将4台计算机画面图象讯号同时输出 (DVI x 4 或DVI + VGA或 VGA x 4) 的专业图象处理器，可使四组图象画面同时输出至单一屏幕，也可以集中操控四台计算机的键盘及鼠标功能。同时配备色差端子(Component video)、复合端子(Composite video)、Y/C分离端子(S-Video)的输入界面，透过内建的智慧型图象处理芯片，可让输入的图象更清晰、颜色更逼真。

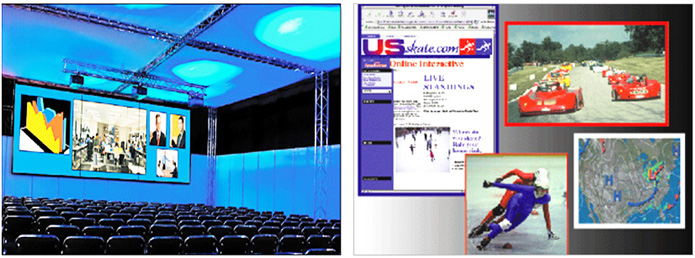

　ｅ化教学是一种潮流随着市场上各种监视器(单枪投影机、电浆电视、液晶屏幕)普及化，所以不管是教学、展示、视讯会议或简报讨论机会增多，可同时连接计算机、数位摄影机、DVD播放机、实物投影机等任选四画面输出。而集成型四画面显示控制器就是利用专业图象处理技术，将教室准备显示四种以上资料文件或现场实时图象，透过本产品集成后切换到现有投影机或监视器。
集成型四画面显示控制器就可随意切换全屏幕、并排画面、四分割画面，不需设置、随插即用以高解析传输画面输出，彻底解决一般比较报告教学上需准备四台监视器的麻烦，让使用者可将图象资料文件随心所欲的切换。

主要应用领域：
作战指挥中心、控制室、网络运营中心、视频电话会议、多媒体控制台、安全监视中心等多媒体显示任务应用。

MX-1004PF Input :

．29-pin DVI-I x 4
．RGB 15-pin D-sub x 4
．component x 4
．composite x 4
．S-Video x 4

MX-1004PF Output :
．29-pin DVI-I x 1
．RGB 15-pin D-sub x 1

MX-1004PF/K 四画面集成显示控制器实际操作 DEMO VIDEO：

可应用领域：

作战指挥中心、控制室、网络营运中心、视讯电话会议、多媒体控制台、安全监控中心等多媒体显示应用。

特色：

	．四计算机画面同步输出。
	．支持DVI、VGA、YPbPr、Composite与S-Video讯号。
	．可调式倍频图象输出可达1920x1200。
	．附赠图形界面操作软件可进行远程操控。
	．图象位置及颜色自动校正。
	．实时切换显示模式(全屏幕、并排画面、四分割画面)。
	．组分辨率输出，最高可达1920 x1200。

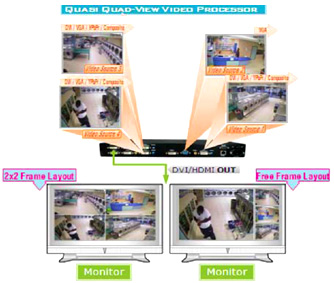

▲ 架构图 (MX-1004)

可以保存和重新调用多个视频墙布局
Multiple video wall layouts can be saved and re-called :


▲四画面整合显示排列-1 MX-1004PF Panel Bottom Type	▲四画面整合显示排列-2 MX-1004PF Custom Layout Type

▲四画面集成显示排列-3 MX-1004PF Panel cross	▲四画面集成显示排列-4 MX-1004PF Panel Left Type

▲ 四画面集成显示排列-5 MX-1004PF Panel Right Type	▲四画面集成显示排列-6 MX-1004PF Panel Top Type

软件控制：

MX-1004PF/K 可由所附赠的图形界面软件，透过RS-232、RS-485、RJ-45界面进行远程遥控，轻松设置以下功能：

	．生成背景颜色。
	．随意放大图象。
	．快速调整输出分辨率。
	．轻松做出图象淡出淡入的效果。
	．可在屏幕上显示文字标签以及框线。
	．快速调整四画面输出大小、比例及位置。

MX-1004PF、MX-1004K 四画面集成显示控制器规格：

型　　号	MX-1004PF		MX-1004K
输入端子	4 x 29Pin DVI-I、 4 x D-sub 15Pin VGA、 4 x色差端子 Component、 4 x复合端子Composite、 4 x S-Video
输出端子	1 x 29Pin DVI-I、 1 x D-sub 15Pin VGA
计算机键盘/鼠标控制	＿		2 x PS/2输入、 4 x USB输入、 4 组计算机 K / M控制
图象频宽	DVI/HDMI(Single-link 4.95Gbps)、VGA(165MHz)、Component (30MHz)、Composite (13.5MHz)、S-Video (13.5MHz)
图象支持分辨率	480i / 480p / 720p / 1080i / 1080p60 / 1920x1200@75 / 1600x1200@60
ESD保护	Human body model － ±19kV (air-gap discharge) & ±12kV (contact discharge)
输入TMDS讯号	1.2 V [peak-to-peak]
控制界面	RS-232、RS-485(RJ-45)【附赠操作软件】
快捷功能控制		面版型控制按键
遥控器	红外线遥控器
耗电量	35 W[max]
电源供应	100-240V AC 50/60Hz
尺寸(WxDxH)	440 x 300 x 44 mm
重　　量	3.8kg

MX-1004PF/K 四画面集成显示控制器主机、配件：

▲MX-1004K

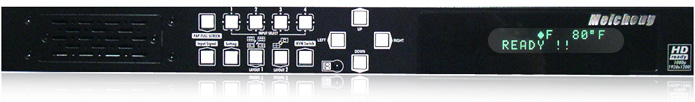

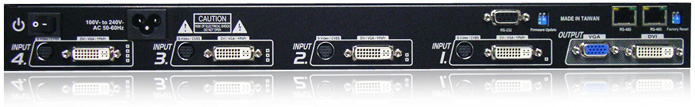

▲MX-1004PF

▲ 配件

MX-1004PF 四画面集成显示控制器：

MX-1004PF 四画面集成显示控制器面板按钮解说：

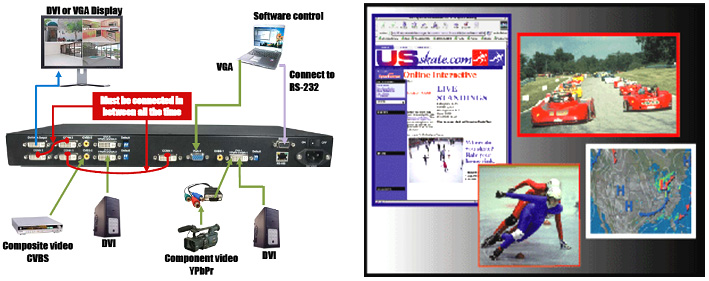

MX-1004PF 四画面集成显示控制器周边应用：

MX-1004K 四画面集成显示控制器：

MX-1004K 四画面集成显示控制器周边应用：
