商品-詳細內容 Product Details

F.無線導覽數位語音口譯擴音系列


MX-1004-4K 高解析四分割處理器:

MX-1004-4K高解析四分割處理器



 MX-1004-4K 高解析四分割處理器乃純硬體架構,是一款支援4K x 2K輸出的超高解析畫面分割器。產品支援4組HDMI埠(其中3組支援MHL訊號)、2組Display埠、1組VGA埠,總計共七組訊號輸入,可選其中任何四組以四分割模式或選擇其中一組訊號全畫面顯示。輸出支援1組3840x2160@60 Hz的超高解析度HDMI輸出,當使用者在輸入4組1080P訊號以四分割模式顯示在4K顯示器時,效果乃為完全點對點顯示。

 同時所有訊號均同時支援音源訊號的輸入和輸出,使用者在切換某一組高解析訊號全螢幕顯示的時候,相對應的音源訊號也可以同步輸出,使用者在多種場合使用更加方便。

  採用目前功能最為強大的影像處理晶片DSP技術。DSP技術支援DCDI邊緣平滑、ACM色彩管理、支援CCS亮色串擾抑制、支援SHARPNESS銳利度調整、支援動態對比度增強、真正的六軸色彩控制重疊、消除雜訊放大等多種世界領先的影像處理技術及功能。

  並具有3D梳狀濾波視訊解碼、3D降噪和自適應運動補償的去隔行技術、膚色校正、色彩鮮豔度增強、GAMMA校正和幀率轉換等功能。輸出畫面無鋸齒和拖尾現象、畫質細膩銳利、清晰流暢、色彩亮麗。




產品特點:


支援4組HDMI訊號、2組DP訊號、1組VGA訊號,總共7組訊號輸入。
支援1組HDMI 2.0 3840*2160@60 Hz的HDMI訊號輸出可接4K顯示器。
支援7組訊號當中的任意4組訊號以四分割模式顯示。
支援7組訊號當中的任意一組訊號以單螢幕全畫面顯示。
所有輸入、輸出訊號均支援音源可並同步切換,同時支援左、右聲道立體聲輸出3.5mm耳機孔。
具2組USB訊號輸出,可連接滑鼠和鍵盤,支援HDMI影像、聲音及USB同步切換。
支援透過前面板按鍵、紅外線遙控(具可設定16種快捷模式)、RS-232及中控控制。
  支援AC 100V∼240V交流電壓輸入,通用於全球任何一個國家。
標準1U架構,可直接上機櫃。
支援多種顯示方式:單螢幕四分割、單螢幕全畫面、影像位置固定的POP及PIP等模式
(如下圖例)。



商品規格:



訊號輸入:

輸入埠 1組VGA埠[D-Sub 15 pin,母座]、2組Display埠[20 pin,母座]、4組HDMI埠(其中3組支援MHL訊號)[19 pin,Type A母座]、4組USB埠[4 pin,Type A母座]、1組立體聲音訊埠[3.5mm,母座](配合VGA埠使用)
輸入解析度 Display埠:最高達3840 x 2160@60 Hz(4K x 2K@60 Hz)並向下相容
HDMI埠:最高達3840 x 2160@30 Hz並向下相容
色彩重現 24bit、1,677萬色
POP、PIP模式 固定模式

訊號輸出:

輸出埠 1組HDMI2.0輸出埠[19 pin,Type A母座],用於接顯示設備,支援聲音、影像同步輸出、1組立體聲音訊輸出埠[3.5mm,母座],用於接立體聲音響、2組USB2.0輸出埠[4 pin,Type A母座]分別接滑鼠、鍵盤。
輸出解析度 3840 x 2160@60 Hz(4K x 2K@60 Hz)、3840 x 2160@30 Hz(4K x 2K@30 Hz)、1920 x 1080@60 Hz(1080P@60 Hz)、1280 x 720@60 Hz(720P@60 Hz)可選。
色彩重現 24bit、1,677萬色
控制方式 前面板按鍵、紅外線遙控、RS-232[RJ-45,母座
供電電壓 AC 100~240V[3-PIN,電源公座
消耗功率 最大15W
尺寸(長x寬x高) 441mm x 239mm x 44.5mm




商品畫面分割應用:



   為讓使用者能夠更簡單的使用本產品,我們產品可預設一些常用的切換或顯示模式,同時使用者也可以依據自己的需求自定義幾種常用模式,以滿足使用者不同的個性化的需求,以下是幾種常用的並且實用的模式:

1. 四分割顯示模式─4個HDMI影像訊號同時以四分割均分的方式顯示在一個顯示器上,可同時監視4個HDMI影像訊號。

2. 切換全畫面顯示─透過切換控制,使相對應輸入埠的HDMI訊號影像滿畫面顯示,相當於該訊源源直接連接顯示器。

3. 其他模式─透過控制軟體,可以達成多種其他個性化的顯示模式,如畫外畫、漫遊、視窗大小調整等功能模式。

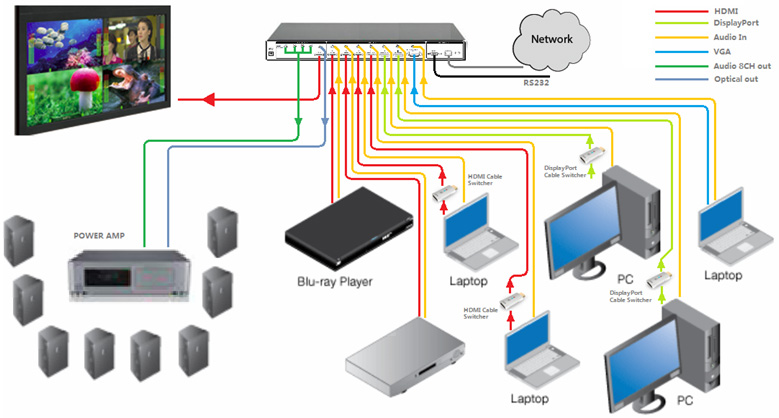

商品連接應用圖:


應用 MX-1004-4K高解析四分割處理器
