G.數位會議系統系列




HS-9100t 全數位式桌上型會議系統 (計時型)



HS-9100T 全數位式桌上型會議系統(計時型)


HS-9100t 全數位式桌上型會議系統主機

           ▲ HS-9700ct 主席單體
        ▲  HS-9700dt 列席單體

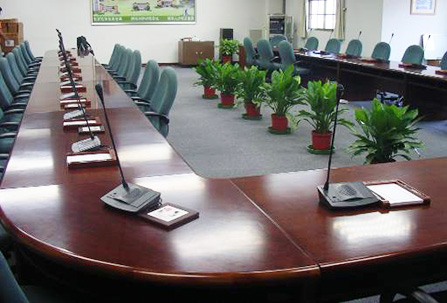

會議系統應用1

HS-9100t 全數位式桌上型會議系統(計時型) 應用 1

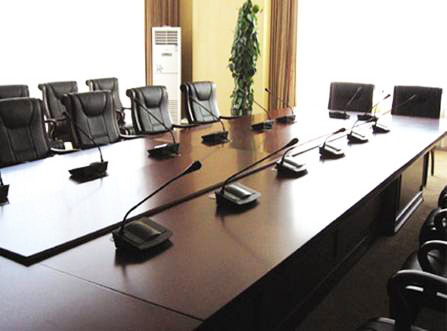

會議系統應用2

HS-9100t 全數位式桌上型會議系統(計時型) 應用2



    HS-9100t 全數位式桌上型會議系統(計時型) 功能
採全新數位化控制設計,控制主機與桌上型麥克風單體均採用數位控制,聲音信號採用同一電纜傳送。
具有4組8 PIN插座用於系統多路連接,單台控制主機可連結95組桌上型列席、主席單體,控制主機的通信能力最多可擴充達到600組 (須加裝擴充主機配合使用)。
前面板具電源開關鍵、電源指示燈、LCD功能顯示窗(可顯示繁/簡體中、英文操作設定)及按鍵做簡易主機操作。
具多種會議模式,可因應不同的會議須求:

限制模式:
限制列席單體發言數量,系統可任意設定1∼9支,開啟最多總支數等於所設定的限制數量。但主席單體不受此功能限制,主席優先鍵對所有列席單體仍起作用。
輪替模式:
可設定同時發言數量1∼9支,當開啟狀態的列席單體總支數已達所設定的量時,若再開啟列席單體,第一支開啟的列席單體將會自動關閉,依此類推。但主席單體不受此功能限制。
自由討論模式:即開放模式,不限定列席單體發言之使用。
主席專用模式:只限定主席單體可開啟發言功能。
計時功能:可設定各單體有發言計時及發言時間限制。[0~250MIN]
頻率響應:50Hz ~ 20KHz、訊號雜訊比:>85dB、總諧波失真:<0.1%(170 Hz以上)。(以上電器數據經國內第三公證檢測單位TAF認證許可之實驗室檢驗。
內建1.5W監聽喇叭並具音量調整鈕,便於控制室內監聽使用。
具MIC IN 1組(6.3mm)、AUX IN 1組[RCA],可外接放音機、電話耦合器、無線麥克風等系統週邊設備,並各具音量調整鈕,故可獨立音量調整,使聲音更清脆嘹亮、
具錄音輸出端口(REC/Line)[RCA]、BAL OUT[XLR]、EFX IN/OUT(6.3mm) 各1組,可外接錄音機、音響擴音設備及效果器、且具單體音量調整鈕及系統總輸出音量調整鈕,並具高音增益調整鈕可調整系統整體音質。
具各種通訊串列埠(RS-422、RS-232、RJ-45(RS-485)):可外接視訊會議攝影機、電腦或擴充表決主機用。
另具8組影像輸入、2組影像輸出,只須另購視訊會議攝影機與之結合即可定位達到自動追蹤發言者影像功能。
配合電腦連線使用時,透過專用電腦管理軟體進行管理,可偵測顯示麥克風系統連線狀態、會議控制[自由、輪替、限制、指定發言、申請發言],若另有選購表決主機+表決器、視訊會議攝影機,亦可達到代表簽到、議題討論、自動攝影機追蹤設定等功能。
具系統連接單體負載及短路保護功能;開機具自動偵測連線之麥克風正常與否之功能--如麥克風正常時,在主機通電後,各單體隨即會亮滅環狀紅色光環一次供判識;可抑制行動電話3G及4G及其它無線電波等訊號干擾。
採用AC 110V/60Hz電源供應耗電功率為415W。可安裝於19英吋的標準機櫃中。
符合國際會議設備安規標準CE、FCC、RoHS認證及 CNS 13439 (EMC 電磁相容檢驗)之商品檢驗合格。
可依需求選購表決主機+表決器或視訊會議攝影機或會議錄製系統或翻譯系統,整合系統擴充運用。
  功能與特色:
機  型
主席單體 HS-9700ct
列席單體 HS-9700dt
共同功能與特色 與定位系統自動影像追蹤整合,麥克風單體按發言鍵時,如有連接視訊攝影機將同步追蹤發言者影像。
採桌上型,底部具防滑墊,止滑又方便移動,單體之控制、聲音傳輸,均採用全數位式設計、特有的“T”型連接線,安裝簡便容易,且當某組單體故障時可直接將其拔除脫離,無需做任何替用或PASS信號之動作,不會影響其他麥克風之使用。
內置防震墊固定麥克風頭、電容式超指向駐極體,可避免觸摸及震動產生雜音。
麥克風桿身採用鵝頸式分段可折式設計,可抑制行動電話3G、4G及其它無線電波訊號干擾。
麥克風整支桿身含燈環(具DIN接頭[採插銷設計],可更換式),標準品為50cm,另提供44cm、60cm,可依須求換購。
具OLED顯示幕,可顯示日期、時間及該單體發言計時(正數或倒數)及主席專用等狀態。
具發言鍵(即透光按鍵—綠光:表示已連線與供電狀態、紅光:表示發言中)配合麥克風頭之環狀紅色光環常亮供辨識已開啟麥克風,可控制開始及中止發言狀態,並在控制主機通電開機時,具自我檢知測試功能。
頻率響應:50Hz∼20KHz,麥克風感度:-67 dB±4dB並具靈敏度調整,雜訊比:55dB,最大音壓:115dB,麥克風收音距離:20∼80cm。
底座尺寸170x120x54mm、底座重量:0.7kg。
符合國際會議設備安規標準及CE、RoHS認證。
優先發言鍵
(紅色鍵)
有。(即透光按鍵—綠光:表示未使用優先發言、紅光:表示優先發言功能開啟)
可控制永久或暫時終止所有列席單體的發言狀態【結合會議控制主機設定】,系統中若其它主席單體則不受限制。
可將主席單體置於回路中之任一位置。
--
主席提示音 有,可提醒出席人員注意。【結合會議控制主機設定】
--
