商品-詳細內容 Product Details

F.無線導覽數位語音口譯擴音系列


TG-40SPII 超聲波定向喇叭,超聲波定向揚聲器,超聲波定向音響 :

TG-40SPII 超聲波定向喇叭 正面
TG-40SPII 超聲波定向喇叭 背面
TG-40SPII 用萬向支架
  ▲TG-40SPII 正面
TG-40SPII 背面
TG-40SPII 用萬向支架

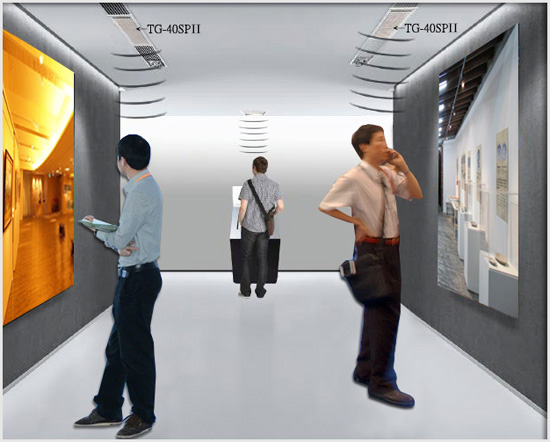

超音波定向喇叭 應用1




  超聲波定向喇叭的優勢:
  1、極強的指向性,達到對聲音的最佳指向控制,最大減少噪音污染。
2、安裝簡便,可以任意角度安裝。

  超音波的波長只有幾毫米,比一般喇叭小得多,因而超音波能夠產生近乎直線的狹窄聲束。超聲波定向揚聲器可以像手電筒光束一樣在空氣中定向傳播,能夠把聲波控制在特定區域內,在指定的區域內聲音很大,而出了這個區域,聲音就會很小,甚至沒有。

 隨著智慧生活世代的到來,人們對影音享受的要求日增,但過去能夠使用的技術,卻限制在音響和耳機二個選項之間。這項技術目前尚未被廠商採用,工研院的目標是將這項技術擴展到個人影音設備上,導入消費性產品如筆電、智慧電視、個人影音通訊設備……等,突破過去擴散式音響與不方便的耳機的選項,在享受影音生活的過程中,更加自由並擁有更好的音質,還能保有隱密性。不久之後,就能在茫茫人海中,獨享屬於你自己的美好音樂世界!

超音波定向喇叭 應用2

超音波定向喇叭 應用3

  超聲波定向喇叭 適用範圍:
 超聲波定向喇叭主要用於聲音的宣傳,能夠像手電筒的光束一樣將聲音聚焦。可應用的領域:有各類博物館、展覽館、名人故居、百年古鎮、歷史名街、主題公園、遺址公園、城市規劃展示館、圖書館、科技館、檔案館、娛樂廳、展示會、甚至大型超市、百貨商場等等需小範圍區域作解說工作,期減少對其他聲音干擾。

  超聲波定向喇叭 特色:
超指向性: 具有超窄的波束角,避免不同聲源的互相干擾,達成對聲音的最佳指向控制,減少噪音汙染。
低失真性: 利用預處理算法降低失真,同時滿足語音和音樂需求。
超遠距離: 聲音強度不隨球面波距離衰減,增加了傳播距離。
虛擬聲源: 透過物體反射產生物體發聲的效果。
超薄特性: 採用超薄的超聲波換能器使超聲波喇叭能更薄更輕。
走線方便: 超聲波喇叭僅需喇叭線銜接,不需要額外供應電源。
方便管理: 配合功率放大器(可USB.藍芽播放) ,可統一集中管理。
安裝簡便: 可直接嵌入輕鋼架或使用萬用支架壁掛安裝,支架可任意調整角度,輕鬆維護。

  超聲波定向喇叭、超聲波定向揚聲器、超聲波定向音響 之應用:

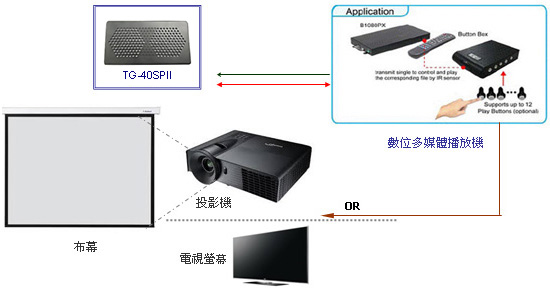

  範例一可搭配各種影音導覽情境及設備運用
   當參訪者走到超音波定向喇叭下方時,數位多媒體播放機接收到感應的訊號自動開機3~5秒播放相對應的影音檔案:同時投影出畫面及自超音波定向喇叭播出聲音,當參訪者離開5分鐘後(時間可設定:建議30秒~30分鐘),當影片結束播放,數位多媒體播放機即會進入待機或回到預設影片的狀態(預設影片可從數位多媒體播放機設定),畫面會一直保持全黑或預設影片重複播放的狀態,等再有參訪者進入超音波定向喇叭感應範圍後,數位多媒體播放機即會重新播放相對應之影音。

超聲波定向喇叭 應用

  範例二可搭配各種語音導覽情境及設備運用
   當參訪者走到超音波定向喇叭下方時,語音導覽播放機接收到感應的訊號自動開機3~5秒播放相對應的語音檔案,自超音波定向喇叭播出聲音,當參訪者離開5分鐘後(時間可設定:建議30秒~30分鐘),自動停機,等再有參訪者進入超音波定向喇叭感應範圍後,該語音導覽播放機即會重新自動開機播放相對應之語音。
往上查詢↑
  產品規格:
指向性角度 <±15°(-10 dB)
頻率響應 400 Hz~10 KHz
最大功率 50 W
靈敏度 95 dB@1 KHz / 1M
傳播距離 小於100米,遠近音量相同
外殼/顏色 木質噴黑漆
尺寸 W 278 x H 146 x D 30 mm
萬向支架尺寸 底∅100 長度約270 mm

  定向聲波的基本原理:
1. 定向聲波是根據物理定律,若要發出定向聲波,發射器尺寸必須超過聲波的波長許多倍。
2. 普通的喇叭頂多半公尺寬,可聞聲波的波長範圍則是幾公分至十幾公尺,兩者的比例不符合發出定向聲波的條件。
3. 超音波的波長頂多幾公釐,如果發射器的尺寸超過十公分,兩者的比例便符合發出定向聲波的條件。因此可用這樣大小的發射器,發射出人類聽不見的定向超音波。
4. 空氣對超音波而言是非線性介質,這種非線性導致定向超音波會在空氣中再產生可聞聲波。換句話說,定向超音波成了可聞聲波的「隱形發射器」。
5. 身為隱形發射器的定向超音波(波束)大約呈柱狀,這根隱形柱子可長達好幾公尺,足以發射波長並非很長(頻率並非很低)的定向可聞聲波。
6. 結論─定向可聞聲波的發射機制如下:超音波發射器發出定向超音波,由於空氣介質的非線性,定向超音波會再發出定向的可聞聲波。

  TG-40SPII 介紹與應用:

  TG-20AMP 功率放大器規格:
可外接紅外線感應控制--當人經過時播放聲音,人離開後則靜音。
TG-20AMP 正面
TG-20AMP 背面
獨立的感應器
  ▲TG-20AMP 正面
TG-20AMP 背面
獨立的感應器

總諧波失真 ≤0.5%
音訊輸入 3.5 mm埠x 1、藍芽5.0
喇叭輸出 R / L 各1 [附喇叭線1條]
MP3播放 可外接USB隨身碟或MicroSD記憶卡
紅外線感應 具靜音、重啟播放模式選擇,亦可關閉紅外線感應功能
電源供應 DC 15~24V 3A
輸出功率 50W x 2
尺寸 W 175 x D 120 x H 45 mm

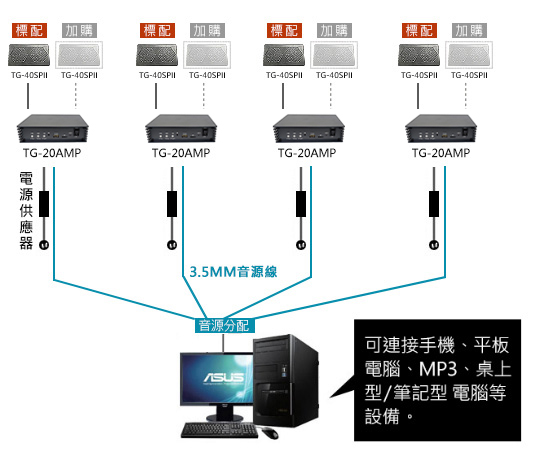

  連接應用圖:
TG-20AMP 連接應用圖

  選購配件:
數位多媒體播放機
  插SD卡或USB隨身碟,影像外接在投影機、電視螢幕等,聲音輸入到超聲波定向喇叭。可外接紅外線感應控制、附遙控器。
TG-40SPII 用萬向支架
