商品-詳細內容 Product Details
☆您的位置 »  產品目錄 »  B .影音訊號處理系列：

B.影音訊號處理系列


KPS-12SD 電源時序控制器 (12路智慧型控制)：

看大圖(電源時序控制器)

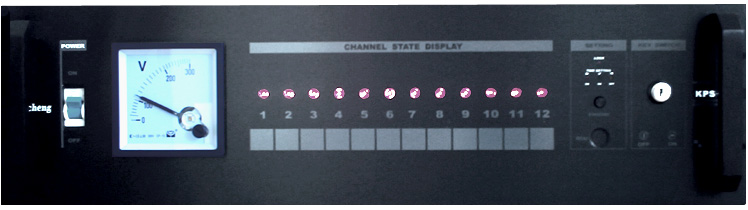

▲KPS-12SD 標準型 前面

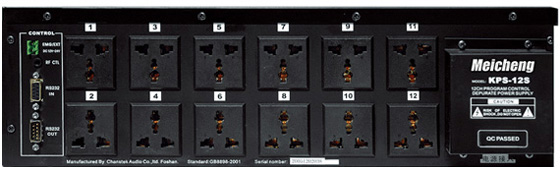

▲KPS-12SD 標準型 後面


在專業規劃整合系統中，電源時序控制器是電力管理的好幫手！
電源時序控制器可應用於：
多媒體環境控制電源管理：
(1).網路遠端控制整合。
(2).視訊會議控制整合。
(3).AV視聽設備整合。
(4). PA廣播系統整合。
工業自動化控制電源管理：
(1).工廠電源自動控制。
(2).交通電源自動控制。
(3).燈光廣告電源自動控制。
(4).燒機室電源自動控制。
電信機房電源管理：
(1).Voice over IP PMS電源自動控。
(2).基地台PMS電源自動控制。



產品特點：

整機配置空氣開關及電壓表頭。設計容量10KVA。大型接線端子接入，配防護罩，保證系統的供電安全。12路供電輸出，每路輸出AC 100~240V（20A）採用萬能插座，適用各種類型插頭。
40A雙重淨化專用EMI濾波器(符合歐洲CISPR，美國FCC規範)淨化系統電源(淨化型)。消除系統間(特別是燈光系統的電磁干擾)保證系統運作穩定，對於音頻系統提高音質也有明顯作用。
MCU控制，真正智慧化設計，具有多種控制方式和控制介面。
直接控制方式有：鑰匙鎖，手動按鍵，紅外線遙控方式。
外部介面控制方式有：緊急/外控用電平控制介面、紅外線控制信號輸入控制介面、標準RS- 232串口(IN/OUT) 可適應各種系統的整合需求。
為適應系統的中央控制要求，我們提供開放的串口通訊協定，同時提供了一款功能靈活的電腦控制軟體，可使電腦經RS- 232串口對1台及多台機進行編程控制，滿足您的系統控制需求。
可用紅外線遙控器對任意一路電源輸出進行手動開關控制。
可通過遙控器進行多種工作方式的設定。
  A、可設定任何1路為常開模式(接計時器)。
B、設置順序工作時任一相鄰兩路之間開或關動作的延時時間。
　 . 最長可達10分鐘。滿足一些特殊設備（投影機）的需求。
C、恢復出廠設置。
具有鍵盤鎖（LOCK）功能。防止誤操作，便於用戶管理。
19英寸，3U標準機箱。鋁合金面板，純黑色。



智慧型電源時序控制器

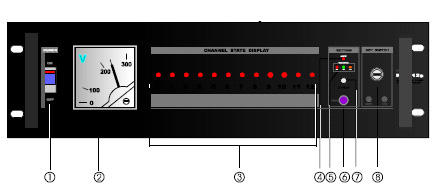

面板各部分名稱及功能：



1.
 電源斷路器﹙40A﹚，具電流保護，當輸出短路時此開關跳開。
2.
 電源電壓指示表頭，顯示輸入電源電壓大小。
3.
 十二路供電輸出LED指示，該路有電源輸出時指示燈亮。
4.
 鍵盤鎖﹙LOCK﹚指示燈，此燈亮時面板STANDBY鍵被鎖定無效。
5.
 延時時間設定指示燈：
SET ON 指示 設定電源順序開啟延時時間時亮 。
SET OFF 指示 設定電源逆序關閉延時時間時亮。
OK 設定成功指示。
6.
 紅外線遙控接收窗。
7.
 STANDBY手動啟動按鍵。
8.
 鑰匙啟動開關。

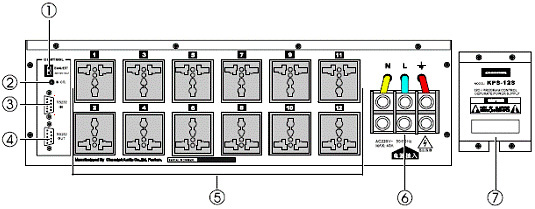

背面面板說明：



1.
 緊急/外控接口為接入DC 12V-24V電壓時，無論本機處於任何狀態，快速啟動本設備。
2.
 紅外線控制輸入接口為接本公司主控設備。
3.
 RS-232串行控制輸入接口為接電腦/中控設備等。
4.
 RS-232串行控制輸出接口為級連時接下一台相同設備。
5.
 1-12路交流電源輸出萬能插座，負載能力每路最大20A，整機最大40A。
6.
 交流電源輸入接口，90V-240V / 40A，50/60Hz，接配電箱，注意線序。
7.
 電源防護罩，接好線後裝好，以防觸電。

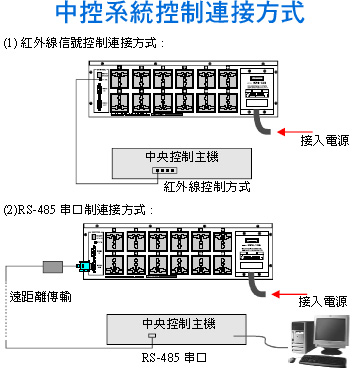

中控控制的連接方式：




操作及使用方法：


1. 接入電源：
A. 按要求接入電源，L(火線)，N(零線)，G(地線)要正確接入，不能接錯。
使用RV/RVV或BV/BVV銅電線，根據功率要求使用2.5/4.0/6.0平方的線徑。
B. 打開斷路器，表頭指示輸入電源電壓。
2. 控制操作：
A. 面板LOCK燈滅時，面板按鍵STANDBY有效。
此時面板或遙控器的STANDBY鍵均能打開或關閉本機。
在開啟或關閉過程中，按一下STANDBY鍵，能結束當前動作，並從結束處開始新的動作，為防止誤操作，此按鍵設置的比較遲緩，要按住1秒才有效。
B. 面板LOCK燈滅時，可用遙控器上的數字鍵單獨控制每一路的開和關。
C. 鑰匙控制為順時針旋轉開啟本機，逆時針旋轉關閉本機。
鑰匙不受LOCK燈的影響，不論LOCK燈處於任何狀態，鑰匙均能控制。當鑰匙開啟時，，遙控器不能控制LOCK狀態。
3. 設定操作：
下列設定操作應在關閉輸出後，且鍵盤鎖住LOCK燈亮的狀態下，使用遙控器進行。
A. 設定/取消常開通道：
本機可設定任何通道為常開，在本機通電後即處於開啟狀態，以便向需要長期不間斷供電的設備供電，如本公司的主控設備。
設定：按SET ON，面板SET ON 亮，按1鍵：通道1指示燈亮，再按BY鍵，面板OK燈亮，設置成功，1路被設置為常開通道。
取消：按SET OFF，面板SET OFF 亮，按1鍵：通道1指示燈亮，再按BY鍵，面板OK燈亮，設置成功，1路被取消常開。
B. 設定開啟時各路間隔時間：
本機出廠時各路間隔時間為1秒，用戶可根據需要重新設定。
步驟： 按SET ON，面板SET ON 亮，按2鍵，通道2指示燈亮，再按5秒鐘，面板通道燈滅，OK燈亮，設置成功，2通道被設置為延時5秒打開(上通道打開完畢後)。
C. 設定關閉時各路間隔時間：
本機出廠時各路間隔時間為1秒，用戶可根據需要重新設定。
步驟：按SET ON，面板SET OFF亮，按8鍵，通道8指示燈亮，再按3秒鐘，面板通道燈滅，OK燈亮，設置成功，8通道被設置為延時3秒關閉(上通道關閉完畢後)。
D. 恢復出廠設置：
如發現異常或有其他需要(例如設置錯誤)，可對本機實行復位。
方法：在鍵盤鎖住，LOCK燈亮時，長按ESC鍵，面板上SET ON/SET OFF/OK三個燈同時亮一下，復位成功，機器回到出廠時的設置。
4. 外控接口的使用：
A. EMG/EXT緊急外部控制接口為用於火災等緊急外部控制信號快速開啟本機。
當有DC 12V-24V電平輸入時，本機快速啟動(延時間隔0.5秒)。電平信號不分極性，經光耦隔離。
B. RF CTL紅外線控制接口為與本公司主控設備(如MTC系列機器)紅外線控制接口連接，以便對本機實施控制。
C. RS-232標準接口為提供開放靈活的控制平台，電腦/中央控制設備利用標準協議編程，通過RS-232接口可對本機進行靈活的控制和設置，滿足多樣化的系統需求。 同時，多台本機的級連及擴展也通過RS-232連接。
5. 級連和擴展：
當一台設備不能滿足要求時，可將多台設備串接級連...
A. 簡單級連為將前面設備的RS-232輸出口接到下面設備的RS-232輸入接口，當前面設備啟動時，後一個設備延遲1秒啟動。此方式可以無限級連。
B. 高級級連為利用電腦通過軟體對本設備寫入地址碼，再將不同地址碼的設備挾簡單級連的方式連接，電腦/中央控制設備利用標準協議編程，通過RS-232接口可對每台設備的每路輸出進行靈活的控制和設置，滿足大容量多樣化的系統需求。利用高級級連，最多可連16台設備。



遙控器：


1.
 STANDBY控制鍵與面板上的STANDBY同
2.
 1-12路電源輸出控制鍵／LOCK滅時，可設定控制供電輸出／延時時間設定時，作為各路的設定輸入鍵。
3.
 開機延時時間設置鍵。
4.
 關機延時時間設置鍵。
5.
 延時時間設置鍵，0.5秒-600秒。
6.
 鍵盤鎖控制鍵，控制面板LOCK燈狀態。
7.
 設定時選擇全部通道。
8.
 退出鍵，按此鍵退出延時設置，長按三秒恢復設置。
