商品-詳細內容 Product Details

A. Web雲端運算VGA錄影及虛擬攝影棚系列


UV82-HD 高畫質視訊會議攝影機


 UV82-HD 高畫質視訊會議攝影機,配有資訊通訊埠(RJ-45及USB3.0埠),具有完善的功能、優異的性能、採用HDMI、3G-SDI介面;採用先進的處理技術和演算法,使得影像效果生動逼真、畫面亮度均勻、光色層次感強、清晰度高、色彩還原性好。支援H.265/ H.264編碼,即使在有限頻寬下,也能讓畫面表現更加流暢、清晰。可應用於遠距教學、數位監控、視訊會議等任何需要高畫質遠程拍攝應用場合,更加適合企業學校來使用。


UV82-HD 高畫質視訊會議攝影機 主機圖
UV82-HD 高畫質視訊會議攝影機 後面板

UV82-HD主機圖

後面板端子圖

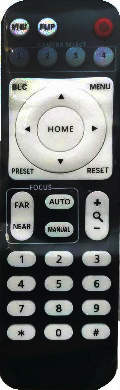

遙控器 UV82-HD 高畫質視訊會議攝影機
專屬遙控器
應用 UV82-HD 高畫質視訊會議攝影機



產品特色:

FULL HD影像:採用1/2.7英吋Panasonic 207萬畫素高品質CMOS圖像感測器,最大解析度可達1920x1080P,輸出幀率高達60 fps。
20X光學變焦+16X數位變焦:採用高品質Canon鏡頭,光學變焦可達20倍,並支援16倍數位變焦。
具低雜訊、高信噪比:低雜訊CMOS有效地保證了攝影機視訊影像的超高信噪比。採用先進的2D、3D降噪技術,進一步降低了影像雜訊,同時又能確保影像清晰度。
具多種視訊輸出端子:支援HDMI埠、3G-SDI埠、USB3.0埠(相容2.0)、網路埠等,且支援HDMI、SDI、USB、IP四組訊號可同時輸出。
具音訊輸入端子:3.5mm mini Phone端子1組。
支援多種影像及聲音壓縮標準:除H.264視訊壓縮以外,尚支援H.265視訊壓縮,可達成FULL HD 1080p超低頻寬傳輸,支援AAC音訊壓縮,音質更佳,佔用更少頻寬。
多種網路協定:支援ONVIF、RTSP、RTMP協定,同時支援RTMP推送模式,輕鬆連結流媒體伺服器(Wowza、FMS);搭配OBS…等軟體,支援FB、YouTube…等平台進行直播;支援RTP組播模式;支援Web UI控制,可即時監看攝影畫面與控制雲台轉向、縮放等功能。
遠程控制:具有RS-232埠、RS-485埠、Ethernet埠,可同時使用RS-232、RS-485介面對攝影機進行控制;支援RS-232埠/ Ethernet埠具遠程升級維護功能,可透過升級封包,遠程對機器韌體升級。
多種控制協定:支援VISCA、PELCO-D、PELCO-P協定。
超靜音雲台技術:採用高精度步進馬達及精密電機驅動晶片,使攝影機轉動無任何聲音,讓使用者在使用時不受打擾。
多個預設點位置:支援多達255個預設點位置設定(遙控器設定調用為9個)。
配備操作簡便的紅外線遙控器:可進行基本設定、單鍵即可操作畫面翻轉、鏡頭自檢及對電動鏡頭對焦、拉近、放遠水平、俯仰等控制;且使用單支遙控器,即可同時控制4台同款式之攝影機。
全鋁機身設計,超強抗干擾能力:採用高端合金外殼,散熱效果優異,擁有更強抗干擾能力,使影像效果更穩定。
應用場所多:遠端教育、教學錄播、會議系統、遠端培訓、遠端醫療、庭審系統、應急指揮系統等。



UV82-HD 高畫質視訊會議攝影機 介紹與應用 :





UV82-HD 高畫質視訊會議攝影機 直播操作影片:





產品規格:

攝影機、鏡頭參數
攝影元件 1/2.7" Panasonic CMOS Sensor
有效影像畫素 207萬
影像格式 1080P60/59.94/50/30/29.97/25、1080i60/59.94/50、720P60/59.94/50
鏡頭光學變焦 20倍光學變焦 f=4.5 mm ~ 88.5 mm
視角 3.36°(窄角) ∼ 60.7°(廣角)
光圈係數 F1.8 ∼ F2.8
數位變焦 16 倍
最低照度 0.5 Lux (F1.8, AGC ON)
數位降噪 2D & 3D數位降噪
白平衡 手動 / 自動 / 室內 / 室外 / 單次觸發 / 自動跟蹤 / 3000K / 4000K / 5000K / 6500K
聚焦 手動 / 自動 / 變焦觸發 快門速度 1/30s ~ 1/10000s
光圈 手動 / 自動 逆光補償 開 / 關
抗閃爍功能 關 / 50Hz / 60Hz 信噪比 ≥ 55dB
影像調整 亮度、色度、飽和度、對比度、銳度、黑白模式、影像翻轉、伽馬曲線
介面功能性能
視頻輸出介面 HDMI x 1、3G-SDI x 1、IP網路x 1、USB3.0(相容2.0)x 1
視訊壓縮格式 H.265、H.264
音訊輸入介面 雙聲道3.5mm線性輸入x 1
音訊壓縮格式 AAC、MP3、PCM
網路介面 100M乙太網路埠(10/100BASE-TX)x 1
網路協定 RTSP、RTMP、ONVIF;支援網路VISCA / Pelco-D / Pelco-P控制協定; 支援遠程升級、遠程重啟、遠程復位
控制介面 RS-232 IN、RS-232 OUT、RS-485
控制協定 VISCA/Pelco-D/Pelco-P;串列傳輸速率:2400/4800/9600/19200/38400 bps
電源 輸入AC 100 ~ 240V 50/60Hz輸出DC 12V 2Ah、消耗功率(最大):12W
雲台參數
水平旋轉範圍 -178°∼+178° 水平旋轉速度 0.1 ∼100°/秒
垂直旋轉範圍 -30°∼+90° 垂直旋轉速度 0.1∼80°/秒
預設點數量 使用者最多可設定255個預設點位置(遙控器9個)
其他參數
儲藏溫度/工作溫度 -10℃∼+60℃ / -10℃∼+50℃ 尺寸(WXHXD 120 X 145 X 120 mm
儲藏濕度/工作濕度 20%∼95% / 20%∼80% 重量 約 1.6 kg
適用環境 室內 安裝方式 壁掛、倒裝、三腳架



週邊器材選購:

可控制全功能攝影機(或雲台)做各種轉動、變焦、光圈、聚焦及攝影機參數設定,採用3D控制搖桿操作靈巧方便.
支援PELCO-D、PELCO-P、VISCA控制通訊協定.
通信速率:1200/2400/
4800/9600BIT/S通訊協定
HDMI[DVI-D]、AV[S-Video]、SDI三種輸入介面.
可不用連接電腦獨立工作,支援各類型USB隨身碟、行動硬碟[最高支援至2TB],一鍵即可錄製.
即插即用,一鍵操作,亦可使用遙控器錄製.
UV1000-KBD
全功能3D控制鍵盤
HVR-7300
高畫質影音錄放影機




UV1000-KBD 全功能3D控制鍵盤


可控制全功能攝影機(或雲台)轉動、變焦、光圈、聚焦及攝影機參數設定。

可控制全功能攝影機(或雲台)多個預置點巡航、花樣掃描操作、絕對位置操作、變倍操作、輔助位操作、等常用功能。

金屬殼體,電腦鍵盤按鍵設計。

支援PELCO-D、PELCO-P、VISCA控制通訊協定。

LCD顯示、支援中英文功能表、具按鍵音提示。

即時顯示解碼器和矩陣的工作狀態。

通訊介面均有短路過流保護自動恢復設計。

通信速率:1200/2400/4800/9600BIT/S通訊協定。

最長通信距離:1200M(0.5MM雙絞線)。

採用3D控制搖桿,3軸(Pan/Tilt/Zoom)對全功能攝影機(或雲台)變速調整控制。

2D鍵控,可精確到每一階速度 /常用特殊功能按鍵選擇定義。

採用RS-485、RS-422、RS-232多種介面控制信號,最多可接256台全功能攝影機。



UV1000-KBD 產 品 規 格:

按鍵:常開觸點型。

搖桿:3D控制搖桿,自動歸零。

顯示:12864液晶顯示。

溫度:-7°~ 49°C。

濕度: 10~90%。

尺寸:(長)34×(寬)18×(高)5cm。

重量:1.5kg。

輸入電壓:12VDC / 額定功率:5W。

直接控制PELCO-P/PELCO-D/VISCA全面相容控制協定。

串列傳輸速率:1200、2400、4800、9600通訊協定。

參數:8個位元組,1個停止位元,NO奇偶性。

控制介面:RJ-45、RS-422、RS-485、RS-232 9-pin D-sub接線埠。







UV1000-KBD 背 面 接 線 圖:

TOP↑



HVR-7300高畫質影音錄放影機


HVR-7300 功 能 介 紹:

可不用連接電腦獨立工作,支援各類型USB隨身碟、行動硬碟(最高支援至2TB),一鍵即可錄製。

HDMI[DVI]、AV[S–Video]、SDI三種輸入介面,可銜接電視機上盒、播放機、遊樂器及醫療用攝影機等各種視頻設備。

具有HDMI輸出埠,在錄製時可繼續在電視上觀看來源設備影像。

可將HDMI、DVI、SDI、AV、S-Video和雙聲道音頻訊號轉換成HDMI埠輸出,並提升解析度。

即插即用,一步操作,亦可使用遙控器錄製。

可將任何低於1080P的視頻訊號提升至1080P格式觀看和錄製,大幅改善視頻品質。

支援視頻重播,可隨時觀看USB隨身碟、行動硬碟裡所錄製的視頻檔案。

最高支援3840x2160 (30p)格式的超高解析視頻,錄製為1080P 30幀/秒 影像。

採H.264+AAC硬體編碼錄製,錄製效果卓越。

可預約定時錄製視頻,不錯過任何感興趣的節目。

增強適應性,輸入訊號臨時中斷時仍可持續錄製。

配有專用USB連接電腦介面,可轉為USB影像擷取卡使用,此時可在電腦上觀看和錄製。

當USB影像擷取卡,支援AMCAP、OBS、OBS studio、Xsplit、potplayer、QQ視頻會議直播軟體..等等。


HVR-7300 產 品 規 格:

輸入埠
SDI×1、HDMI×1、Video+Audio L/R ×1、3.5mm音訊輸入×1
輸出埠
HDMI ×1(pass-through)、USB ×1(USB2.0,寫入速度>10MB/s)、Mirco USB X1(USB2.0,USB to PC)、3.5mm音訊輸出×1
視頻輸入格式
NTSC / PAL / PAL 60
輸入解析度
3840x2160 (30p)、2560x1440 (60p)
範圍:640x480 ~ 1920x1080(60P)
HDMI輸出解析度
1920x1080 (60p)、1280x720 (60p)
獨立錄製解析度
1920x1080 (30p)、1280x720 (60p)
電腦錄製解析度
1920x1080 (30p)、1280x720 (60p)、1280x720 (30p)、640x480 (60p)、720x480 (60p)、720x576 (50p)
編碼格式
H.264+AAC硬壓縮編碼,輸出案檔為mp4格式,容量約10分鐘1GB
USB隨身碟支援FAT/FAT32格式[容量最大支援到64G]、行動硬碟支援FAT/FAT32/NTFS格式(不支援EXFAT格式) [容量最大支援到2TB]
錄製碼率
4 / 10 / 16 Mbps可設定
錄製檔案大小
一個檔案最大容量限制在2GB或 不限制大小
遙控器
紅外線遙控器 x 1
電源
DC 5V 2A
尺寸/重量
116×112×25 mm / 550 g
