K.數位影音訊號處理系列
HD-721 影像旋轉控制器

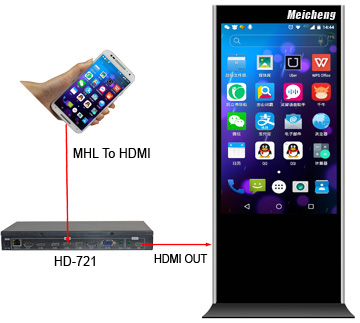

HD-721 影像旋轉控制器 應用

HD-721 影像旋轉控制器 主機

HD-721 影像旋轉控制器 主機


 HD-721 影像旋轉控制器,是高性能的智慧型手機同屏旋轉器,內部採用高速影像處理晶片,其主要功能是將智慧型手機影像內容,即時同步顯示傳送到高解析顯示器。支援智慧型手機橫屏、豎屏相互切換,亦可輸入多重訊號,可對各種格式的訊號進行格式轉換,倍頻處理成1280x720@60 Hz或1920x1080@60 Hz的HDMI訊號輸出,並對所有來源訊號的畫面都可設定90、180、270度旋轉。

 多種控制方式:可透過前面板按鍵、紅外線遙控器、RS-232控制來操控對影像的切換、影像旋轉、輸出解析度切換等功能,操作簡單又方便。


支援智慧型手機豎屏時訊號放大至直立式高解析顯示器上面同步、即時的顯示。
支援各種PC電腦、DVD播放器等輸出的HDMI、VIDEO、VGA、DP訊號進行影像90、180、270度旋轉。
輸入訊號可支援1組VGA、2組DP、4組HDMI(其中3組HDMI相容MHL)訊號。
輸出1組HDMI及1組左、右聲道音訊訊號,可同步切換聲音、視訊訊號。


  功能詳述:

輸入訊號: 支援1組VGA、2組DP(DisplayPort)、4組HDMI(其中3組HDMI相容MHL)、1組Audio(相對應於VGA訊號)訊號輸入,輸入訊號最高可以支援1920*1200@60Hz,並向下相容。

手機MHL: 輸入3組HDMI直接支援MHL訊號輸入,透過MHL轉HDMI連接線連接智慧型手機,可以直接顯示智慧型手機輸出的影像,達成需要智慧型手機支援MHL功能。

輸出訊號: 1組HDMI和1組Audio立體聲音訊輸出,輸出解析度支援1280x720@60 Hz和1920x1080@60 Hz可選。

切 換: 透過前面板按鍵、紅外線遙控器、控制軟體或中控系統外控,可切換任何一個輸入訊號轉換成HDMI訊號輸出至高解析顯示器,可達到影、音同步切換。

倍 頻: 不同解析度、不同畫面更新率如VGA、DP、HDMI、MHL等格式訊號,透過設備倍頻功能轉換成HDMI訊號及固定的解析度輸出,輸出解析度1280x720@60 Hz或1920x1080@60 Hz可選。

影像旋轉: 透過前面板按鍵、紅外線遙控器調整影像90度、180度、270度旋轉,適用於某些需要影像旋轉的特定場所,如下影像所示:

HD-721 影像旋轉
正常影像
旋轉90度
旋轉180度
旋轉270度


i phone5 / 6
智慧型手機:
透過一條Lightning數位影音轉接器加一條HDMI線連接至設備HDMI輸入埠,再透過功能選單設定即可達成智慧型手機豎屏影像與顯示器同步顯示。

智慧型手機無線影音投影: 目前Android智慧型手機4.2(含)以上版本、iphone 5、iphone 6均支援此功能,只需要增加一個普通的智慧型手機無線影音投影器與影像旋轉控制器連接,設定後即可豎屏顯示智慧型手機介面及其它內容。

往上查詢↑

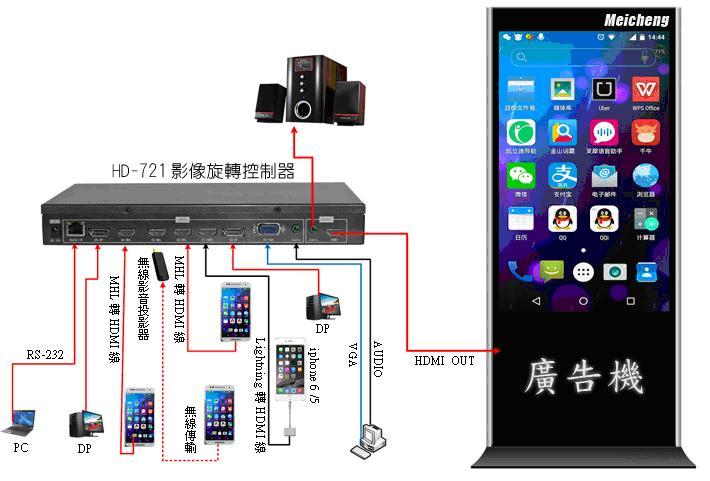

  商品連接示意圖:
HD-721 影像旋轉控制器 應用2
  商品規格:
輸入訊號 :
VGA x 1 D-SUB 15-pin,支援640x480@60Hz ~ 1920x1200@60Hz
D P x 2 DisplayPort 1.1
HDMI/MHL x 3 HDMI 1.4(HDCP 1.3),可相容MHL訊號
HDMI x 1 HDMI 1.4(HDCP 1.3)
Audio x 1 3.5mm stereo音訊,支援左、右聲道立體聲,相對應於VGA視訊訊號
輸出訊號 :
HDMI x 1 HDMI 1.4(HDCP 1.3),1080P(1920 x 1080@60 Hz)及1280x720@60Hz可選
Audio x 1 3.5mm stereo音訊,支援左、右聲道立體聲
其  他 :
控制方式 紅外線遙控器、面板按鍵、RS-232端子
供電 / 功耗 DC 12V/10W
尺寸 / 重量 W 170 x D 280 x H35 mm/1.1Kg
