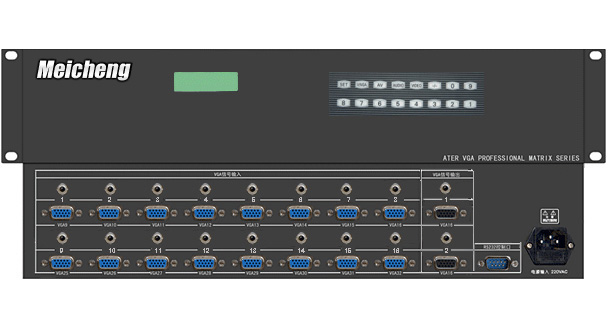

MV-161A
VGA視訊音頻切換器＆ 3.5Ø立體音頻： |
|
．
．
．
．
．
． |
電腦高解晰度影像VGA訊號(RGBHV)
& 3.5Ø立體音頻切換器。
支援16組輸入，1組輸出(相同VGA和音頻信號輸出) 。
具紅外線遙控與電腦輸介面(RS-232)功能 。
電腦傳輸介面(RS-232)適用於WIN各種作業系統 。
矩陣切換器能夠隨 時向任何輸出或多重輸出發送任何輸入 。
適合：廣播、教學、監看、機場等各 式場合應用。 |
|
|
|
|
產品規格： |
| 特 色： |
| 電腦影像型式： |
D-sub
15 pin 16 X 1 高解晰陣列切換 + 立體聲音 |
| 訊 號 類 型 ： |
電腦影像訊號VGA(RGBHV)，具備1組輸出訊號放大器，解決輸入訊號緩衝的問題. (1組相同VGA和音頻信號輸出) |
| 影 像 顯 示 ： |
90
MHz增益 0.1 dB,誤差(RL=150Ω) |
| 影 像 頻 寬 ： |
大於400 MHz, Slew Rate 1000V/µs. G=+1.2V
Step |
| 頻道切換時間： |
在15ns 1%，-84 dB，在50MHz -54dB信號雜訊 |
| 切換控制方式： |
紅外線遙控器、面板手動控制、電腦傳輸介面(RS-232)連接埠控制. (內含1套圖控軟體) |
| 信 號 雜 訊 ： |
在5MHZ. -84dB配備紅外線遙控器，電腦傳輸介面(RS-232) 外殼採用金屬 H=1D型 |
| 電 源 供 應 ： |
AC
110V |
| 工作溫度範圍： |
-40℃~ +85℃ |
| 尺 寸.： |
440W
x 200D x 88.2H mm |
|
| |
|
|
|
|
|
矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入，並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。
正確選擇適用於特定環境的矩陣切換器需考慮以下幾點：
1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。
2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。
3. 矩陣切換器能容納多種信號類型，然而，輸入的某一信號類型只能被發送至種信號類型的輸出終端。
換言之，複合視頻輸入只能發送至複合視頻輸出終端。 |
|
矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。
以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊
被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的八台顯示器中的一台或多台以及音頻系統中。
飯店顧客可通過兩台放映機觀看DVD機播放的錄影，而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵，便可把不同輸入切換至不同輸出。
|
|
矩陣切換器也叫矩陣,切換器,矩陣切換器,AV矩陣切換器,VGA矩陣切換器,RGB矩陣切換器,AV矩陣介面,VGA矩陣介面,RGB矩陣介面,分配器,介面矩陣,介面產品。
分配器：將單路信號在沒有信號損失的情況下分成多路相同的信號，輸出給多個顯示設備。可分為普通分配器和特殊分配器。如：長距離分配器；多功能分配器（AV、VGA)；工作站專用分配器。
切換器(選擇器)：將多路輸入信號選擇其中一路輸出給顯示設備。
矩陣切換器：將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。
|
|
|
|
|
