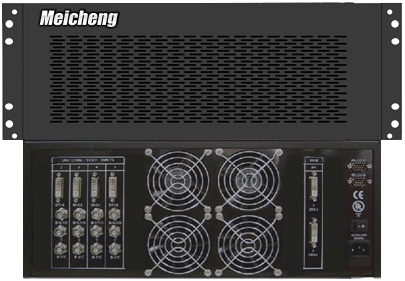

AGC-400
圖形處理器是針對要求長時間工作環境的高端用戶的解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。AGC-400
圖形處理器採用高性能嵌入式結構設計，高速專用數位化圖形處理器，全硬體圖像處理，它能夠在1個高解析度顯示設備上以全屏或多視窗模式顯示4路視頻圖像資訊。 |
|
|
|
|
|
產品特點： |
AGC-400系列圖形處理器支援多種圖像信號輸入，可接受的RGB、VGA，複合視頻等多種格式的視頻圖像信號。支援VGA輸入到1280*1024。
AGC-400系列圖形處理器按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，輸出為統一格式的圖像信號。
AGC-400 系列圖形處理器支援對所有視頻視窗進行任意縮放、任意漫遊和任意疊加。 AGC-400系列圖形處理器運行使用專用作業系統，即插即用。
AGC-400系列圖形處理器可通過RS232的方式進行遠端或近程式控制制。 |
|
|
主要指標： |
|
|
DVI 輸 入 |
視 頻 輸 入 |
|
輸入通道數 |
4路 |
1路 |
|
輸入介面
|
DVI-I |
BNC |
|
解析度 |
640x480 至 1280x1024，最高1280x1024
60Hz |
NTSC、PAL或SECAM |
|
色彩深度 |
24bit/圖元 |
－ |
|
縮放和顯示 |
縮放比例0.3—10 |
縮放比例0.3—10 |
|
識別方式 |
－ |
自動識別 |
| |
|
|
| 輸出介面 |
DVI－I連接器
（適合類比和數位，包括DVI－I至HD15適配器） |
| 輸出格式 |
類比和數位信號同時輸出 |
| 輸出解析度 |
1024x768 至 1600x1200 |
| 輸出頻率
|
60Hz ／ 色彩深度：24bit ／控制埠：RS232 |
| 電氣特性 |
輸入電壓 100-240V，自動調節 行頻 50－60Hz |
| 機箱尺寸 |
4“ x 19 ”x10“
（ H x W x D）／重量：20Kg |
|
|
| |
|
|
|
|
|
矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入，並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。
正確選擇適用於特定環境的矩陣切換器需考慮以下幾點：
1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。
2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。
3. 矩陣切換器能容納多種信號類型，然而，輸入的某一信號類型只能被發送至種信號類型的輸出終端。
換言之，複合視頻輸入只能發送至複合視頻輸出終端。 |
|
矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。
以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊
被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的八台顯示器中的一台或多台以及音頻系統中。
飯店顧客可通過兩台放映機觀看DVD機播放的錄影，而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵，便可把不同輸入切換至不同輸出。
|
|
矩陣切換器也叫矩陣,切換器,矩陣切換器,AV矩陣切換器,VGA矩陣切換器,RGB矩陣切換器,AV矩陣介面,VGA矩陣介面,RGB矩陣介面,分配器,介面矩陣,介面產品。
分配器：將單路信號在沒有信號損失的情況下分成多路相同的信號，輸出給多個顯示設備。可分為普通分配器和特殊分配器。如：長距離分配器；多功能分配器（AV、VGA)；工作站專用分配器。
切換器(選擇器)：將多路輸入信號選擇其中一路輸出給顯示設備。
矩陣切換器：將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。
|
|
|
|
|
