MF-075 AV 影音訊號延長分配器 正面 |
▲

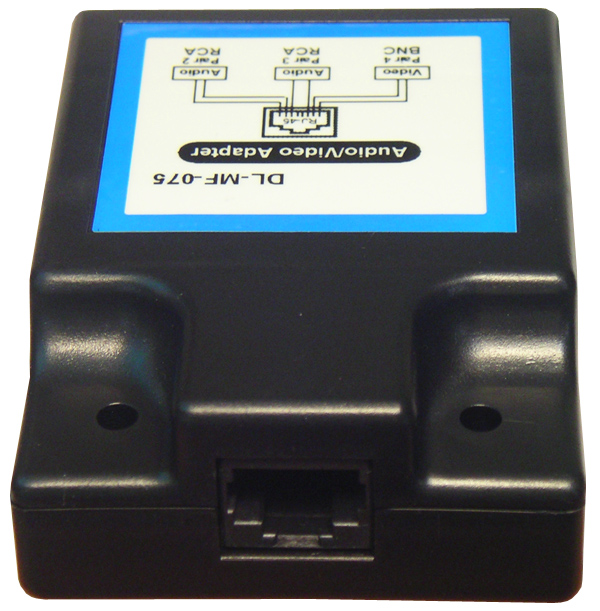

MF-075 AV 影音訊號延長分配器 背面 |
|
|
|
|
此設計為視頻訊號轉換為 Cat5E/6 網路線材,不用使用任何電源。 |
|
可用於NTSC 或 PAL 訊號使用。 |
|
內置阻抗匹配器和過濾器對視頻信號傳輸。 |
|
非常容易安裝及更換位置,相對的也較VGA線便宜許多。 |
|
使用現有房子線路和牆壁插座，使您的所有錄影影像裝置更容易連接。 |
|
| |
|
 |
| |
| |
| RJ-45訊號： |
Video 1xBNC Female
connector.
UTP 1xRJ-45 jack
Video Pair 4- Pins 7 & 8. Audio
L
Pair 3- Pins 3 & 6 .
Audio R Pair 2- Pins 1 & 2 |
|
阻 抗： |
100
ohm Balanced Video |
|
頻 寬： |
Video
DC-12 MHz, Audio 50Hz-15KHz (Optional) |
|

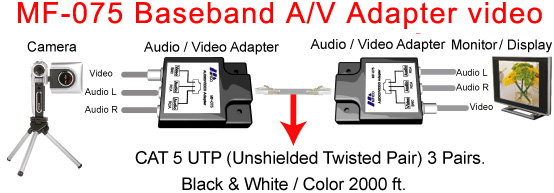

距 離： |
Color
video UTP Category 5 cable Maximum length 1,000 ft.
B/W Video UTP Category 5 cable Maximum length 2,000
ft. |
|
外殼材質： |
Black
PVC |
|
產品尺寸： |
2.2"
(W) x 3.03" (l) x 0.98" (H) |
|
| |
| |
|
